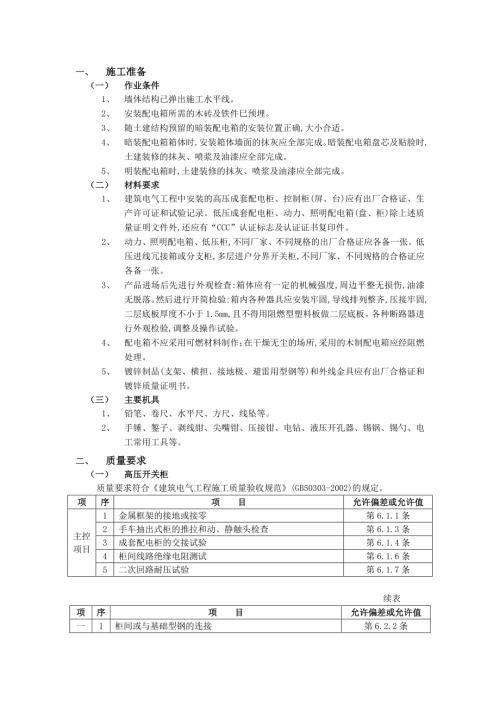

1、一、一、 施工準備施工準備 （一）（一） 作業條件作業條件 1、 墻體結構已彈出施工水平線。 2、 安裝配電箱所需的木磚及鐵件巳預埋。 3、 隨土建結構預留的暗裝配電箱的安裝位置正確,大小合適。 4、 暗裝配電箱箱體時,安裝箱體墻面的抹灰應全部完成。 暗裝配電箱盤芯及貼臉時, 土建裝修的抹灰、噴漿及油漆應全部完成。 5、 明裝配電箱時,土建裝修的抹灰、噴漿及油漆應全部完成。 （二）（二） 材料要求材料要求 1、 建筑電氣工程中安裝的高壓成套配電柜、控制柜(屏、臺)應有出廠合格證、生 產許可證和試驗記錄。低壓成套配電柜、動力、照明配電箱(盤、柜)除上述質 量證明文件外,還應有“CCC”認證標志及
2、認證證書復印件。 2、 動力、照明配電箱、低壓柜,不同廠家、不同規格的出廠合格證應各備一張。低 壓進線冗接箱或分支柜,多層進戶分界開關柜,不同廠家、不同規格的合格證應 各備一張。 3、 產品進場后先進行外觀檢查:箱體應有一定的機械強度,周邊平整無損傷,油漆 無脫落。 然后進行開簡檢驗:箱內各種器具應安裝牢固,導線排列整齊,壓接牢固, 二層底板厚度不小于 1.5mm,且不得用阻燃型塑料板做二層底板。 各種斷路器進 行外觀檢驗,調整及操作試驗。 4、 配電箱不應采用可燃材料制作； 在干燥無塵的場所,采用的木制配電箱應經阻燃 處理。 5、 鍍鋅制品(支架、橫擔、接地極、避雷用型鋼等)和外線金具應有出
3、廠合格證和 鍍鋅質量證明書。 （三）（三） 主要機具主要機具 1、 鉛筆、卷尺、水平尺、方尺、線墜等。 2、 手錘、鏨子、剝線鉗、尖嘴鉗、壓接鉗、電鉆、液壓開孔器、錫鍋、錫勺、電 工常用工具等。 二、二、 質量要求質量要求 （一）（一） 高壓開關柜高壓開關柜 質量要求符合建筑電氣工程施工質量驗收規范(GB50303-2002)的規定。 項項 序序 項項 目目 允許偏差或允許值允許偏差或允許值 主控 項目 1 金屬框架的接地或接零 第 6.1.1 條 2 手車抽出式柜的推拉和動、靜觸頭檢查 第 6.1.3 條 3 成套配電柜的交接試驗 第 6.1.4 條 4 柜間線路絕緣電阻測試 第 6.1.6 條 5 二次回路耐壓試驗 第 6.1.7 條 續表 項項 序序 項項 目目 允許偏差或允許值允許偏差或允許值 一1 柜間或與基礎型鋼的連接 第 6.2.2 條 般 項 目 2 柜間安裝相互間接縫、成
