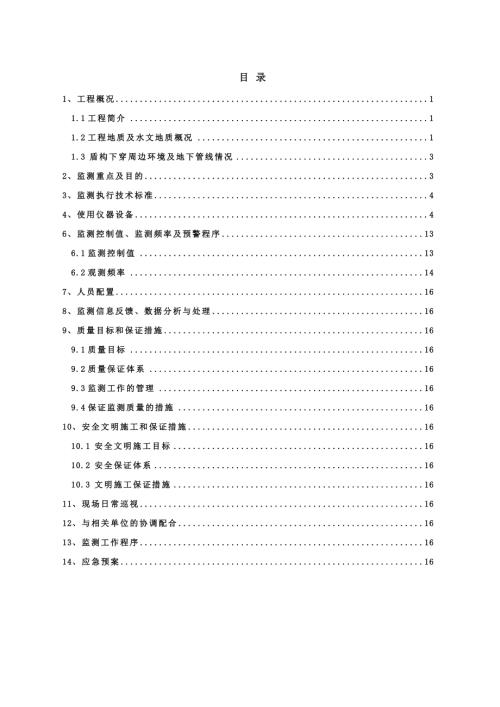

1、目 錄1、工程概況11.1工程簡介 11.2工程地質及水文地質概況11.3 盾構下穿周邊環境及地下管線情況32、監測重點及目的33、監測執行技術標準44、使用儀器設備46、監測控制值、監測頻率及預警程序136.1監測控制值136.2觀測頻率147、人員配置168、監測信息反饋、數據分析與處理169、質量目標和保證措施169.1質量目標169.2質量保證體系169.3監測工作的管理169.4保證監測質量的措施1610、安全文明施工和保證措施1610.1 安全文明施工目標1610.2 安全保證體系1610.3 文明施工保證措施1611、現場日常巡視1612、與相關單位的協調配合1613、監測工作程

2、序1614、應急預案161、工程概況1.1工程簡介地鐵XX線沿XX線XX莊車輛段出入段線兩側敷設，直至出入段線終點附近，線路向南轉，左線下穿XX莊車輛段出入段后，逐漸與右線并行，下穿XX道延長線及XX河后沿XX路向東南延伸，在機場XX站樓西北側轉向東到達XX線機場站。本工程線路起點里程為右CK24+100，終點里程為右CK27+434.1,區間線路總長為3334.1米，設區間風井1座。線路各段設計范圍情況如下： 表1.21本工程各段設計范圍情況序號起點里程終點里程長度設計范圍備注1右CK24+100右CK25+985.71885.7盾構區間右CK26+033.3右CK27+434.114

3、00.82右CK25+985.7右CK26+033.347.6區間風井及疏散口盾構區間位于直線及半徑360m，400m，430m，440m與450m的曲線上，最大坡度為25.盾構區間總長3286.5m，分別在右CK24+691、右CK25+338、右CK26+500、與右CK27+020處設置1座左右線聯絡通道，其中右CK24+691與右CK27+020處的聯絡通道結合泵站一并設計；在右CK25+985.7右CK26+033.3處設一座區間風井及其疏散口。本標段工程包括盾構始發井（不含）風井和疏散口（含）機場站（不含），聯絡通道5處(其中一處在疏散通道內)。區間采用盾構法施工，聯絡通道及泵房采

4、用礦山法施工。1.2工程地質及水文地質概況工程地質概況經勘察揭露，本工程風井地基土在110.00m深度范圍內均為第四紀松散沉積物，主要由飽和粘性土、粉土、砂土組成，一般具有成層分布的特點。自上而下為第四系全新統人工填土層（人工堆積Qml），第I陸相層（第四系全新統上組河床河漫相沉積Q43al）、第海相層（第四系全新統中組淺海相沉積Q42m）、第陸相層（第四系全新統下組河床河漫灘相沉積Q41al）、第陸相層（第四系上更新統四組濱海潮汐帶相沉積Q3dmc）、第陸相層（第四系上更新統三組河床河漫灘相沉積Q3cal）、第海相層（第四系上更新統二組淺海濱海相沉積Q3bm）、第陸相層（第四系上更新統一組河

5、床河漫灘相沉積Q3cal）、第海相層（第四系中更新統上組濱海三角洲相沉積Q22mc）、第陸相層（第四系中更新統中組河床河漫灘相沉積Q22al）。勘察成果表明，擬建區間地基土分布具有以下特點：1) 第海相層缺失。2) 淺部填土局部厚度較大，最厚處約3.2m。3) 2淤泥質粉質粘土層分布不連續，厚度不均勻，最厚處達4.7m。4) 淺部分布4t層砂質粉土夾粉質粘土透鏡體，且局部分布5粉土層，土質不均勻。5) 自下而上分布多層承壓含水層，2為第一層承壓水；2為第二層承壓水；（11）2、（11）4、（12）2、（13）1夾和（13）2為第三層承壓水；（14）2為第四層承壓水。水文地質概況場地埋深110m

6、以上地下水可分為潛水層和承壓水兩種類型。潛水含水層主要為全新統中組海相層（Q42m）層及其以上土層，主要由2、4粉質粘土及粉質粘土、表部人工填土組成；靜止水位埋深一般0.902.70m（標高0.902.48m）。潛水主要接受大氣降水、河流和塘補給，以蒸發形式排泄，水位隨季節、氣候、潮汐有所變化。一般年變幅在0.501.00m左右。場地內揭示的承壓含水層自下而上分為4個壓含水層，2為第一層承壓水；2為第二層承壓水；（11）2、（11）4、（12）2、（13）1夾和（13）2為第三層承壓水；（14）2為第四層承壓水。承壓水主要接受上層地下水的越流補給和側向徑流補給，以徑流及向下越流的方式排泄，承壓

7、水一般呈周期性變化。根據本區間抽水試驗報告可知，勘察期間2承壓水水位埋深約為3.21m3.50m（標高0.13m0.09m），（11）2層承壓水位埋深約6.16m6.75m（標高2.89m3.52m）。1.3 盾構下穿周邊環境及地下管線情況本工程盾構區間在里程CK25+010左右處下穿XX河，河寬40m，最大水深約1.5m左右，與線路走向垂直；在線路CK25+100左右分布有天然氣調壓站，位于左線線路左側上方；線路約從CK25+255開始進入機場控制區范圍，其中在CK26+370CK27+000范圍下穿現有機場停機坪；從CK27+050開始，線路進入XX國際機場道路，依次下穿正在運營的機場高架

8、橋西段擋墻以及機場地下停車庫結構及抗浮樁。沿線下穿的地下管線主要有200、300的天然氣鋼管、鑄鐵DN200、250、300、400、500輸配水管、DN100、500熱水管、500混凝土污水管、600、1000混凝土雨水管、400、800、1200PVC雨水管、300、400航油鋼管，以及電信、電力等其他眾多管線。其中部分管線基本與線位正交或斜交，部分管線與線位平行，并基本位于線路的正上方。2、監測重點及目的2.1監測重點本工程施工影響的地面建(構)筑、物主要為：天然氣調壓站、機場停機坪、各類市政地下管線、下穿XX、河側穿機場高架橋東端引道擋土墻和引橋橋基。盾構施工過程中，極易造成地表不均勻

9、沉降，進而導致調壓站內管道及機場跑道產生不均勻變形，危機天然氣管道及飛機運行安全，及時發現隱患，并根據監測成果相應地及時調整施工速率及采取相應的措施。2.2監測目的在盾構施工過程中，隨著盾構的掘進，周圍土體應力產生變化，使地面、建筑物隨之變形。根據城市軌道交通工程測量規范（GB50308-2008）第8章變形測量和盾構法隧道施工和驗收規范，（GB50446-2008）第15章變形監控量測的要求，盾構施工必須進行地面及建筑物跟蹤監測。如發現地面及建筑物沉降加速或差異沉降（傾斜）顯著時，應及時向施工方及監理方報警，采取相應措施，如加固、調整施工參數或控制施工進度，做到以監測信息指導施工，確保施工安

10、全。監測方案的指導思想是確保工程安全、工程質量。通過常規手段的監測與自動化數據處理相結合，確定和選擇最佳監測方法和監測設備。3、監測執行技術標準1、工程測量規范(GB50026-2007)2、建筑變形測量規范(JGJ8-2007)3、國家一、二等水準測量規范GB/T12897-20064、巖土工程勘察規范(GB50021-2001)5、XX市地下鐵道XX線工程設計圖6、XX市建筑基坑工程技術規范(GB29-202-2010)7、地下鐵道工程施工及驗收規范（GB502991999 2003版 ）8、盾構法隧道施工和驗收規范GB50446-20089、地下鐵道、輕軌交通工程測量規范（GB50308

11、2008）4、使用儀器設備主要的儀器設備見下表，并保證所使用的儀器均在其鑒定的有效期內：序號儀器設備名稱/型號儀器設備性能生產廠家單價數量備注1全站儀尼康352L11mm+1ppm日本18萬元1放樣、傾斜監測2電子水準儀索佳SDL300.4mm/km日本8萬元1沉降監測3收斂儀金壇1mm江蘇金壇5000元1隧道收斂主要儀器的圖件及性能如下：日本索佳公司生產SDL30電子水準儀，儀器標定精度為0.4mm/km。日本尼康公司生產352L全站儀，自動記錄觀測數據。測角精度指標為1，測距精度指標為1mm+1ppm。5、監測項目及方法5.1監測項目根據本工程的要求、相關工程的經驗，按照安全、經濟、合理的

12、原則，設置的監測項目如下：1、日常巡視、檢查2、周邊建(構)筑物沉降、傾斜監測3 、地表隆沉變形監測4 、管線監測5、隧道內管片變形監測5.2監測點的布設要求（1）觀測點類型和數量的確定應結合工程性質、地質條件、設計要求、施工特點等因素綜合考慮。（2）為監測施工而設的測點應布置在相同工況下的最先施工部位，其目的是及時反饋信息，指導施工。（3）地表面變形測點的位置既要考慮反映監測對象的變形特征，又要便于采用儀器進行觀察，還要有利于測點的保護。（4）測點應在施工前15天布置好，以便監測工作開始時，監測元件能夠進入穩定的工作狀態。（5)監測點在施工過程中遭到破壞時，應盡快在原來位置或盡量靠近原來位置

13、補設測點，保證該點觀測數據的連續性。（6）建筑物沉降監測點的編號按棟分別設置，均按順時針方向1、2、3編排；地面沉降監測按環號順序編號；管線按設計類型規定編號，如 m、s等。5.3測點布設及監測方法日常巡視、檢查盾構推進前做好周圍構筑物外觀及基礎的調查，跟據調查資料對構筑物進行評估。跟據評估報告對測點布設進行調整，構筑物如有開裂之處，首先編號再進行量測（用千分尺）和拍照，做為歷史檔案備查。在盾構推進過程中，密切觀察建筑物、地面等新出現的裂縫情況，老的裂縫是否擴大等，并對這些裂縫進行量測和記錄，密切注意裂縫的發展趨勢。對地面隆陷、冒漿、建筑物開裂等情況進行觀察并做好記錄，如有情況及時和施工方溝通

14、采取相關錯施，保證盾構施工安全。地面沉降監測在盾構初始掘進的100m范圍內，設立監測試驗段。在試驗段中地面沉降測量工作將采取縮短測點的間距，增加測量頻次的作業方法。具體方案是：在實驗段100m之內，沿軸線每隔（4環）設一個軸線沉降監測點，每隔30m設一條橫向沉降槽觀測斷面，在每個沉降槽觀測斷面上設9個觀測點,每個點距離間隔為5米。試驗段設置3條沉降槽觀測斷面，同樣在盾構進洞前100m內，也設置3條沉降槽觀測斷面。點號跟環數相對應，例如1環、4環、8環沉降槽觀測斷面，例如20環斷面點號：20環-1、20環-2、20環-3、20環-4、20環、20環-5、20環-6、20環-7、20環-8（如圖表

15、1）。正常掘進段監測：100m后，每隔5環布設一個軸線沉降監測點。每50米設置1條沉降（槽）觀測斷面，并設在隧道推進途中關鍵部位（如XX河兩岸護岸樁頂處；隧道下穿管線地區等）。這些區域每條沉降槽雙線布設9個沉降觀測點，軸線上各布1個監測點，垂直左右軸線兩側各布設4個監測點。地面點的埋設方法:地面、草地使用鋼筋樁做測量標志、在堅硬地（路）面布點，首先使用電錘在堅硬地（路）面打孔，測點長80厘米，打入開好的孔內并使測點頂部略低于地面。 在重要道路上無法打孔的，可直接孔內打入長約60mm的螺釘，釘帽要緊貼路面。 圖表1 沉降槽測點布設示意圖監測方法：按國家二等水準測量規范要求，歷次沉降監測是通過基準

16、點間聯測一條二等水準閉合線路,由線路的基準點來測量各監測點的高程,各監測點高程初始值在監測工程前期3次測定(3次取平均)，某監測點本次高程減前次高程的差值為本次沉降量,本次高程減初始高程的差值為累計沉降量。地下管線沉降監測隧道沿線遇有：天然氣、輸配水管、航油鋼管、雨水、污水、熱力、電力、電信等8種管線。這些管線有的與隧道順行，有的被隧道下穿。類別級別是否監測測點布置天然氣1監測順管線走向埋設深層點（間接）航油鋼管1監測順管線走向埋設深層點（間接）輸配水管1監測順管線走向埋設深層點（間接）熱力2監測順管線走向埋設深層點（間接）雨水3大口徑的監測順管線走向埋設深層點（間接）污水3大口徑的監測順管線

17、走向埋設深層點（間接）電力4不測電信4不測監測布點方法：間接法：在堅硬的路面上、土地上大量使用此法。用電鉆在路面上打孔，在孔內打入長約60mm的螺釘，釘帽要緊貼路面。間接法監測雖然沒有直接法直觀、準確，但也能確切反映管線的沉降。因?yàn)槌两凳谴竺娣e的，而不是哪一點的沉降，當?shù)孛娉两禃r(shí)管線也隨土體一起下沉。點位編號為：”TR、HY、G、Y、 W”，分別代表天然氣、航油管道、給水、雨水、污水管線等圖表2 管線沉降測點（間接法）布設示意圖圖表3 管線布點示意圖監測方法：同地表沉降 建（構）筑物沉降、傾斜監測A建筑物沉降觀測點應布設在能反映建筑物變形特征的位置，如建筑物的四個墻角、大轉角處、山墻、高低層建

18、筑物結合部和沉降縫或裂縫處兩側；沿外墻每隔815米設置一個。點位埋設在外墻面正負零以上100mm150mm處，點與墻壁間距在30mm50mm，標志長度為160mm。建筑物上的監測點號按建筑物的名稱（從左上角開始按順時針1、2、3）編排。本工程盾構下穿的主要建筑物為天然氣調壓站作為重點監測對象。此區域除加密測點外，盾構通過時增加觀測次數，并把沉降值快速反饋施工單位，施工單位嚴格控制沉降量，確保建筑物的安全。布點方法：使用沖擊鉆在天然氣調壓站墻體上打孔，孔的直徑與標志的直徑相同，孔深度120mm左右,然后將標志釘涂抹強力膠后打入孔內。（見下圖）。 圖表4 天然氣調壓站沉降測點布設示意圖 圖表5 天

19、然氣調壓站布點圖監測方法：同地表沉降 B 建筑物、高架橋傾斜觀測天然氣調壓站傾斜觀測采用沉降差法觀測更為方便、準確。因此所有建筑物的傾斜觀測全采用沉降差法計算。沉降差法計算傾斜量的原理: 圖表6如圖（6），通過建筑物沉降測量，可得到建筑物上各測點的沉降值，比較相對（臨）兩點的沉降值后，就得出這兩點的沉降差h（如A、B兩點）,則偏移值可由下式（1）計算: a= （1） 式中:a 為建筑物上、下部位相對位移值 h為A、B兩點的相對沉降量 L 為建筑物上相對（臨）兩點的距離 H 為建筑物的高度定義建筑物傾斜量的公式（2）為：=tan= （2） 將（1）式代入（2）中即：=tan= = （3） 如果在

20、一幢建筑物的四角布沉降點，通過兩兩點間的沉降差值，由公式（3）即可計算出此幢建筑物的前、后，左、右傾斜值。本測段中建筑物的傾斜，主要計算每棟建筑物四角傾斜值或相對（臨）兩點沉降差較大的傾斜值。隧道內部監測（1）隧道隆陷、管片變形監測 區間盾構施工隧道內監測（含拱頂沉降、隧道上浮及周邊收斂）。 監測目的了解拼裝完成的隧道（環片）從動態到穩定的時間（含上浮及拱頂下沉）及隧道的變形情況。 監測儀器 B20高精度水準儀，銦鋼標尺；SDL-30M高精度全自動電子水準儀，銦鋼條碼尺及收斂儀。監測方法拱頂沉降、隧道上浮監測，與地面沉降監測方法相同。隧道收斂測量是：先在隧道左右環片上安裝觀測掛鉤，再使用收斂儀

21、量測兩觀測掛鉤間的距離。布點原則是：在已拼裝完成的隧道內（在施工掌子面后50環），每隔50環設一斷面，每一斷面設四點（上、下、左、右）；觀測次數是，每一斷面若干次（當沉降值0.5mm/d后，停止監測）。圖表6 隧道內變形測點布設示意圖5.4 監測初始值的測定各監測項目提取初始值，為了確保監測數據的準確可靠及成果的質量，采用“二校核”和“三固定”的技術措施：(1)二校核：對所用儀器設備定期進行鑒定，定期對基準點進行聯測校核。(2)三固定：監測人員固定；所用儀器標尺固定；監測方法、路線、設站位置固定。 (3) 初始值要連續監測3次，3次讀數的平均值作為最終初始值。 6、監測控制值、監測頻率及預警程

22、序6.1監測控制值序號監測項目監測控制值監測預警值每天預警值1隧道上方地表的沉降監測+10mm-30mm+8mm-24mm5mm/d2天然氣調壓站沉降監測+10mm-20mm+8mm-16mm2mm/d3地下管線的沉降監測天然氣+10mm-10mm+8mm-8mm2mm/d給水+10mm-10mm+8mm-8mm2mm/d雨水+10mm-20mm+8mm-16mm3mm/d污水+10mm-20mm+8mm-16mm3mm/d4管片變形監測+30mm-30mm+24mm-24mm5mm/d6.2觀測頻率地面監測盾構推進前，先進行初值觀測。盾構推進后，在盾構切口前30米，盾尾后50米范圍，一般情況

23、每天測量2次（上、下午）；盾尾通過30米后，當沉降速率大于5mm/d，每天測量2次;當沉降速率在1mm5mm/d，每天測量1次; 當沉降速率小于0.5mm1mm/d，每2天測量1次; 當沉降速率小于0.5mm/d以后，每周1次或更長。 6.2.2建構筑物測量離隧道較近建構筑物如天然氣調壓站，每天測量2次（上、下午），還要適當加測一至兩次。（切口前30m、盾尾后50m內2次/天；測點距掘進面50m 1次/周；測點距掘進面100m 1次/月），直到建構筑物沉降速率小于0.1 mm/d以后停測。 管線監測壓力管線及盾構下穿管線，每天測量2次（上、下午）。（切口前30m、盾尾后50m內2次/天；測點距

24、掘進面50m 1次/周；測點距掘進面100m 1次/月），直到管線沉降速率小于0.5mm/d以后停測。隧道內環片變形盾尾后60m 2次/周；盾尾后100m 1次/月，直到管片沉降速率小于0.1mm/d以后停測。注：現場監測將采用定時觀測與跟蹤觀察相結合的方法進行，監測頻率可根據監測數據變化大小進行適當調整，監測數據有突變時，監測頻率加密到每天23次，各監測項目的開展、監測范圍的擴展，隨盾構施工進度不斷推進。6.3監測預警程序監測預警的判定現場監測點預警根據設計單位提出的監控量測控制值，將施工過程中監測點的預警狀態按嚴重程度由小到達分為三級： （1）黃色監測預警：“雙控”指標（累計變化量、變化速

25、率）均超過監控量測控制值的70%，或雙控指標之一超過監控量測控制值的85%。 （2）橙色監測預警：“雙控”指標（累計變化量、變化速率）均超過監控量測控制值的85%，或雙控指標之一超過監控量測控制值。（3）紅色監測預警：“雙控”指標（累計變化量、變化速率）均超過監控量測控制值，或?qū)崪y變化速率出現急劇增長。監測點預警及巡視預警根據本工程現場監測數據及現場巡視情況，由數據處理分析工程師按上述監測警戒標準判定；綜合預警建議由數據處理及分析工程師會同項目咨詢工程師、項目經理及項目內部專家組綜合判斷，主要分析流程如下：根據監測點預警及巡視預警情況，數據處理及分析工程師會同咨詢工程師對施工監控信息、監理巡視

26、信息進行綜合分析，進行初步判斷，原則為：a單項監測點預警或巡視預警達到紅色預警狀態；b監測預警與巡視預警達到黃色預警狀態以上，紅色預警狀態以下，但判斷其組合風險較大；c監測預警或巡視預警雖介于黃色預警狀態以上，紅色預警狀態以下，但根據工程經驗判斷可能有較大安全風險。如經數據處理工程師會同咨詢工程師認為達到綜合預警狀態應立即提交項目總工、項目經理、項目專家組會商分析，通過深入分析數據信息情況、現場核查、專家討論等形式進行會商，形成結論意見。6.2.1 預警事務處理的方法及流程1）預警建議快報首先我方監測項目部由數據處理分析人員、項目負責人，對施工的綜合信息進行綜合分析，得出綜合預警建議，由項目負

27、責人立即進行預警快報建議報送施工方。2）配合綜合預警分析及決策在預警建議信息上報的同時，我方監測、巡視人員立即緊急加密監測頻率及加強現場巡視，根據現場實際情況增加監測項目或加密監測點，加密現場監測、現場巡視頻率，加強視頻監控，密切關注現場情況的變化，我方數據處理分析人員進一步深入對監測、巡視、作業管理情況進行分析，提供詳細的分析報告，同時，我方項目負責人密切與施工方聯系，建議采取初步控制措施。3）消警工作我方負責分布相關預警信息，并跟蹤處置過程，當處置結果滿足現場安全要求時，及時進行消警工作，在風險處理措施實施結束，根據監控情況確認工程達到安全的狀態后，施工單位對預警提出消警建議報告，根據預警

28、級別的不同報不同層級的監控或管理單位審核。預警事務處理過程形成的成果為：1）預警快報口頭、電話、短信上報內容；2）預警快報信息平臺成果及書面文件；3）風險工程處理的建議報告（信息平臺及紙質書面文件）；4）風險工程分析會議文件（信息平臺及紙質書面文件）；5）風險工程監控穩定情況分析報告；6）消警建議審查文件（信息平臺及紙質書面文件）。7、人員配置總包管理人員序號姓名性別出生年月職稱專業擬擔任崗位聯系電話1男工程師測量測量負責人2男助理工程師測量測量組長3男技術員測量測量員4男技術員測量測量員5男技術員測量測量員分包監測人員序號姓名性別出生年月職稱專業擬擔任崗位1男工程師測量項目負責人2男助理工程

29、師測量監測員3男助理工程師測量監測員4男助理工程師測量監測員5男技術員測量監測員現場負責人現場技術處理，與施工方協調，現場安全監測員監測員監測員監測員8、監測信息反饋、數據分析與處理在現場設立微機數據處理系統，進行實時處理。每次觀察數據經檢查無誤后送入微機，經過專用軟件處理，自動生成報表。監測成果當天提交給業主、監理及其它有關方面。現場監測工程師分析當天監測數據及累計數據的變化規律，并經項目負責人審核無誤后當天提交正式報告。如果監測結果超過設計的警戒值即向建設方、監理方發出警報，提請有關部門關注，以便及時決策并采取措施。監測日報，日報內容包括當天各項監測數據，以及對當天監測數據的分析意見。附日

30、報會簽表由監測單位、施工單位、監理單位填寫對當天監測數據的分析意見并由單位負責人簽字。監測周報，周報內容包括本周施工進度、施工部位、各項監測數據變化情況，監測數據較大的地方需要提醒施工方，以及本周監測結論、下周監測計劃等。附周報會簽表由監測單位、施工單位、監理單位填寫對本周監測數據的分析意見并由單位負責人簽字。并附帶本周變化曲線匯總圖。監測月報，月報內容包括本月施工進度、施工部位、各項監測數據變化情況，監測數據較大的地方需要提醒施工方，以及本月監測結論、下月監測計劃等，附月報會簽表由監測單位、施工單位、監理單位填寫對本月監測數據的分析意見并由單位負責人簽字。并附本月帶變化曲線匯總圖； 9、質量

31、目標和保證措施9.1質量目標本項目質量目標：創優。嚴格執行施工組織設計的內容，主動配合業主和監理在施工過程中各方面的協調工作，處理好各相關單位和人員的關系。服務于全過程。及時做好各類質量信息的收集、匯總、分析和反饋。認真完成本項目由于設計與施工變更等原因而增加的工作量，并保證要求和工作質量不變。9.2質量保證體系9.3監測工作的管理(1) 實行監測項目經理負責制項目組成員服從項目經理的統一調配，并在日常監測工作中嚴格按投標方案的要求帶領作業人員實施作業，并經常保持與建設單位、監理單位的聯系，及時了解場地施工進度，安排與落實監測工作的步驟，配合施工的順利進行。(2) 監測過程的質量控制作業人員應

32、嚴格按方案要求及相應規范進行作業，發現超出允許誤差時應及時糾正或進行返工。技術問題由工程負責人與審核人審定人商量后作出決定，工程負責人與審核人實施監測過程中的質量控制，杜絕質量問題的產生。(3) 文件與資料的管理監測工作中的相關函件、以及日常監測工作中的內外業資料等應分類裝訂統一管理，或者有計算機備份以防丟失。提交的監測成果資料應統一格式并進行簽收登記。9.4保證監測質量的措施(1) 儀器、儀表監測儀器要經國家法定計量檢定機構或授權的計量機構進行校準，并取得檢定證書后方可使用。如需更換儀表時，應先檢驗是否有互換性，并進行對比檢測，以保持監測數據的延續性。(2) 現場作業a、組成強有力的項目組，

33、抽調業務水平高，責任心強，工作認真負責的人員擔任項目組主要負責人。項目組的其它管理人員、操作人員具有相應的管理水平和技術操作能力，關鍵、特殊崗位人員持證上崗。b、監測工程專業技術強，我公司將對職工進行宣貫、培訓，對職工加強質量意識教育，把“質量第一”從思想上落實到行動中去。對埋設全過程進行詳細的施工記錄。c、進場前，組織全體人員學習監測施工的技術方案，每個施工人員了解項目的總體要求，熟悉各自崗位的職責、技術要求和作業程序，嚴格按施工組織設計執行。d、加強測點的保護工作，測點周圍設置明顯標志并進行編號，嚴防施工時損壞。(3) 資料采集及整理制定有關質量文件和記錄的管理辦法，及時做好各類施工記錄、

34、工程檢驗資料、各類試驗數據、鑒定報告、材料試驗單、各種驗證報告的收集、整理、匯總工作；b、外業觀測資料在內業計算前均要進行檢查與復檢，在保證采集數據正確的前提下方可進行計算；c、對施工組織設計進行會審，及時編制分項施工指導性文件、制定工序質量控制文件，及時解決監測過程中出現的各種技術問題。10、安全文明施工和保證措施10.1 安全文明施工目標不發生安全、環境、文明施工的重大投訴或處罰事件；重傷、死亡事故0起；次責及以上責任重大交通事故0起；固體廢物及危險廢棄物受控處置達100%。10.2 安全保證體系由項目經理全面負責本公司在施工現場的安全。現場組織機構中設置質量安全保障部，有專人負責安全措施

35、的實施和檢查工作。整個施工期間，將負責現場作業的全部安全。對所有參加本工程的人員進行人身意外傷害保險，制定并實施一切必要的措施，保護工程現場的施工安全，維護現場生產和生活秩序。(1)、安全保護責任1)按有關規定履行其安全保護職責，其內容應包括安全機構的設置、專職人員的配備以及防火、防毒、防噪聲、防洪、救護、警報、治安等的安全措施。2)加強對職工進行施工安全教育，并按有關的規定編印安全防護手冊發給全體職工。工人上崗前應進行安全知識的培訓，合格者才準上崗。3)遵守國家頒布的有關安全規程。若責任區內發生重大安全事故時，將立即通報發包人，并在事故發生后24小時內向發包人提交事故情況的書面報告。4)加強

36、對危險作業的安全檢查，建立專門檢查機構，配備專職的安檢人員。(2)、勞動保護按照國家勞動保護法的規定，定期發給在現場施工的工作人員必需的勞動保護用品，如安全帽、水鞋、雨衣、手套、手燈、防護面具和安全帶等。還將按照勞動保護法的有關規定發給特殊工種作業人員的勞動保護津貼和營養補助。10.3 文明施工保證措施由項目經理全面負責施工現場的文明施工工作，以實現文明工地的目標。主要采取以下措施：(1)對每位項目部人員進行文明施工教育。(2)做好與其他承包人之間的協調工作，盡量減少施工干擾，減少相互之間的矛盾。(3)服從現場監理工程師的協調。(4)搞好生活衛生和周圍環境衛生。(5)施工現場材料、設備堆放整齊

37、。(6)禮貌用語，處好與周圍工作人員的關系，營造一個團結文明的工作環境。11、現場日常巡視盾構施工前做好周圍筑物外觀及基礎的調查，跟據調查資料對構筑物進行評估。根據評估對測點布設進行調整，建筑物如有開裂之處要進行拍照記錄。在盾構施工過程中，每天安排專人巡視密切觀察建筑物、地面等有無出現裂縫。對這些裂縫進行量測和記錄。12、與相關單位的協調配合（1）項目部人員在得知項目的季、月、周施工進度計劃后，及時安排監測的工作實施內容。在項目實施過程中我單位將及時跟蹤項目施工進度，對于有儀器埋設的部位，在混凝土澆筑前或須監控工況開始前，及時完成安全監測儀器、設備、纜線、埋管等項目的安裝施工。保證不會因我單位

38、原因影響項目的順利進行。（2）參加所有與安全監測施工有關的協調會，加強監測開展過程中與各方的協調工作，盡量減少施工干擾。（3）加強與施工單位的溝通配合，做好對現場作業人員宣傳教育，同時請建設單位也要督促施工單位積極配合、協助我公司共同做好監測點孔的保護。（4）通過在監測項目的過程中和工程竣工后對業主進行意見征詢和工程回訪，我單位將不斷改進服務，提高水平，積累經驗。13、監測工作程序14、應急預案盾構掘進過程中，可能會出現異常情況和險情。為了應對上述情況，并在緊急情況下能有條不紊的工作，確保施工不受或少受損失，特采取以下措施：（1）項目監測人員每天留住項目部。（2）值班電話24小時開通，出現異常

39、情況馬上上報單位，單位組織技術人員進場加強觀測。根據險情編制臨時監測小組，數據處理小組、數據分析小組。（3）值班人員要及時把異常情況，通過電話通知相關的部門。（4）遇到監測數據異常情況時，應立即反復進行復測，確定數據的真實性、準確性。進一步觀察異常部位的發展情況，同時向施工方、監理方匯報。并以書面的形式提交報告給業主。在搶險過程中的監測數據，經過分析后以書面（報表）形式上報施工、監理和業主單位。（5）對日常使用的監測儀器應定期或不定期進行校核，確保采集的數據真實、可靠，同時應足夠的備用監測儀器，當現場儀器出現故障或損壞時能及時調換，保證監測工作的正常進行。（6）單位配備了一套靜力水準儀，在出現險情時可連續對危險部位進行不間斷觀測，可隨時投入應急現場展開工作。
