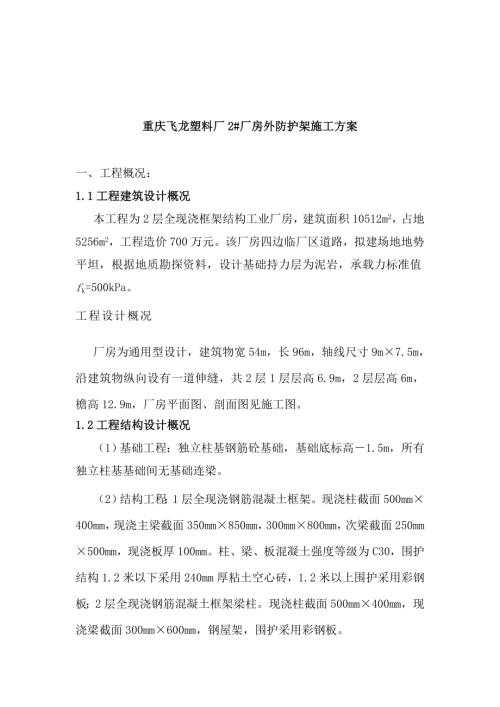

1、重慶飛龍塑料廠2#廠房外防護架施工方案一、工程概況：1.1工程建筑設計概況本工程為2層全現澆框架結構工業廠房，建筑面積10512m2，占地5256m2，工程造價700萬元。該廠房四邊臨廠區道路，擬建場地地勢平坦，根據地質勘探資料，設計基礎持力層為泥巖，承載力標準值fk=500kPa。工程設計概況廠房為通用型設計，建筑物寬54m，長96m，軸線尺寸9m7.5m，沿建筑物縱向設有一道伸縫，共2層1層層高6.9m，2層層高6m，檐高12.9m，廠房平面圖、剖面圖見施工圖。1.2工程結構設計概況（1）基礎工程：獨立柱基鋼筋砼基礎，基礎底標高1.5m，所有獨立柱基基礎間無基礎連梁。（2）結構工程：1層全
2、現澆鋼筋混凝土框架。現澆柱截面500mm400mm，現澆主梁截面350mm850mm，300mm800mm，次梁截面250mm500mm，現澆板厚100mm。柱、梁、板混凝土強度等級為C30，圍護結構1.2米以下采用240mm厚粘土空心磚，1.2米以上圍護采用彩鋼板；2層全現澆鋼筋混凝土框架梁柱?，F澆柱截面500mm400mm，現澆梁截面300mm600mm，鋼屋架，圍護采用彩鋼板。（3）裝修工程：車間內頂棚、墻面噴涂料，地面為瓜米石地坪。衛生間墻面瓷磚到頂，做輕鋼龍骨石膏板吊頂，地面貼防滑地板磚。門窗主要是塑鋼門窗，門為彩鋼夾心門門。（4）屋面工程：單層彩鋼板加保溫棉。（5）供電：電源由廠區
3、配電室引來，沿電纜溝敷設入戶后，進入首層總照明配電箱，采用VV1kV425+116電纜沿電纜橋架引至每層照明總箱后，用插接母線引至各分盤。主要照明光源采用節能燈，防雷接地采用TN-C系統。（6）供水：廠房有一處入水口，多個排水出口，每層設有2個衛生間，選用自閉式沖洗蹲便。消防系統和給水系統各用一管道系統，為環狀管網。二、外架形式：該工程裝飾用腳手架采用雙排鋼管腳手架，每層按步距1.8m，立桿縱距按1.8m搭設，立桿橫距按1.0m搭設，步距1.8m；外腳手架外側掛密目式安全網；腳手板采用竹跳板，作業層腳手板滿鋪,第一層結構完成后腳手板滿鋪竹跳板做水平隔離層；連墻方式采用單桿穿墻連接，剪刀撐、斜桿
4、等整體拉結桿應隨墻搭升的架子一起及時設置。三、材料要求：1、鋼管：（1）使用符合低壓流體輸送用焊接鋼管（GB/T3092）中規定的483.5鋼管，不得與其它類型規格鋼管混用；（2）長度宜為46m長；（3）凡嚴重腐蝕、彎曲、壓扁或裂紋者，嚴禁使用；2、扣件：（1）符合鋼管腳手架扣件（GB15831）中的規定；（2）重要部位重復使用的扣件，按規定抽檢；（3）有出廠合格證，并應與架桿規格配套使用；（4）有裂縫、變形的嚴禁使用；出現滑絲的螺栓必須更換。3、安全網：（1）三證齊全；（2）能承受160kg/m2以上的荷載；四、搭設方法1、桿件間距參數： 防護腳手架構造形式：雙排外裝飾腳手架 用途：外墻裝飾
5、 立桿距外墻面距離：外立桿距墻1.200m，內立桿距墻200mm 立桿縱距1.80m, 立桿橫距1.00m步距：1.8m2、搭設方法：（1）搭設前必須進行施工技術交底，按要求備料；（2）按縱距1.8m,橫距1.00m間距架設立桿，垂直偏差控制在1/300以內，立桿接頭必須采用對接扣件；（3）縱向水平桿設置在立桿內側，其長度不宜小于三跨。兩根相鄰縱向水平桿的接頭不宜設置在同步或同跨內；不同步或不同跨兩個相鄰接頭在水平方向錯開的距離不應小于500mm，各接頭中心至最近主節點的距離不宜大于縱距的1/3，搭接長度不應小于1m，應等間距設置3個旋轉扣件固定，端部扣件蓋板邊緣至搭接縱向水平桿桿端的距離不應
6、小于100mm。（4）主接點處必須設置橫向水平桿，用直角扣件扣接且嚴禁拆除。主節點處兩個直角扣件的中心距不應大于150mm。作業層上非主節點處的橫向水平桿，宜根據支承腳手板的需要等間距設置，最大間距不應大于縱距的1/2，橫向水平桿的兩端采用直角扣件固定在立桿上。橫向水平桿連墻件的一端，應用直角扣件固定在立桿上，另一端應與框架柱、構造柱、砌體固定。一字型、開口型腳手架的兩端必須設置連墻件，連墻件垂直間距不應大于建筑物的層高，并不應大于4m。連墻桿的水平間距不宜大于6m。連墻件宜布置在靠近主節點設置，偏離主節點的距離不應大于300mm。腳手架必須設置縱、橫向掃地桿，縱向掃地桿應采用直角扣件固定在距
7、底部不大于200mm的立桿上，橫向掃地桿采用直角扣件固定在緊靠縱向掃地桿下端的立桿上。當立桿基礎不在同一高度上時，必須將高處的縱向掃地桿向低處延長兩跨與立桿固定，高低差不應大于1m，靠邊坡上方的立桿軸線到邊坡的距離不應小于500mm。1800180020001800500100020020018001800立桿接長除頂層頂步可采用搭接外，其余各層各步接頭必須采用對接扣件連接扣件連接。對接、搭接應符合下列規定：、 立桿上的接扣件應交錯布置：兩根相鄰立桿的接頭不應設置在同步內，同步內隔一根立桿的兩個相隔接頭在高度方向錯開的距離不宜小于500mm；各接頭中心至主節點的距離不宜大于步距的1/3；500
8、 600立桿縱向水平桿 1800 1800、 搭接長度不應小于1m，采用不少于2個旋轉扣件固定，端部扣件蓋板的邊緣至桿端距離不應小于100mm。立桿頂端宜高出女兒墻上皮1m，高出檐口上皮1.5m。立桿底部素土夯實后鋪60160墊木或結構板上墊木枋。 （6）剪刀撐的角度應在45-60度為宜；剪刀撐寬度不應小于4跨，且不應小于6m；高度24m以下的腳手架中間各道剪刀撐之間的水平凈距不應大于15m，高度24m以上的腳手架應在外側立面整個長度和高度上連續設置剪刀撐；雙排腳手架必須設置橫向斜撐，一字型、開口型雙排腳手架的兩端均必須設置橫向斜撐，橫向斜撐的設置應在同一節間，由底至頂呈之字形布置。（7）作業
9、層上主節點處的橫向水平桿，宜根據支承腳手板的需要等間距設置，最大間距不應大于縱距的1/2；腳手板應鋪滿，鋪穩，離開墻面120mm150mm腳手板采用搭接鋪設，接頭必須支在橫向水平桿上，搭接長度應大于200mm，其伸出橫向水平桿的長度不應小于100mm。作業層端部竹腳手板探頭長度取150mm，腳手板探頭應用直徑3.2mm的鍍鋅鋼絲固定在支承桿件上；自頂層作業層的腳手板住下計，宜每隔12mm滿鋪一層腳手板，其板長兩端均應與支承桿可靠地固定。（8）一次搭設高度不應超過相鄰連墻件以上二步。（9）用安全繩將密目式安全網滿掛于腳手架外側，并封堵嚴密、綁扎牢固；五、因本工程的外腳手架搭設方法為常規施工方法，
10、無其它特殊要求，可不進行驗算。六、有關安全措施及施工注意事項：a) 所采用的鋼管、扣件等必須有合格證，有缺陷者禁止使用。b) 連接點的設置數量不得少于二步三跨一點，選用抗拉壓作用的剛性構造，及時與結構拉結，以確保搭設過程中的安全。c) 水平桿件的對接應相互錯開，立桿底部支墊可靠，不得懸空。d) 搭設和拆除前必須施工技術交底。e) 凡已松開連接的桿配件應及時拆除運走，避免誤扶誤靠已松脫連接的桿件。f) 拆下的桿配件應以安全的方式運出和吊下，嚴禁向下拋擲。g) 搭拆腳手架時，地面應設圍欄和警戒標志，并派專人看守，嚴禁非操作人員入內。h) 注意桿件的搭設順序；外架搭、拆操作人員必須戴安全帽、系安全帶
11、、穿防滑鞋。i) 嚴格遵守拆除順序，由上而下，后搭設者先拆，先搭設者后拆。j) 統一指揮，上下呼應，協調工作，當解開與另一人有關的扣件時應告知對方，以防墜落。應作好配合，協調，禁止單人進行拆除較重桿件等危險性作業。k) 連墻桿件應在位于其上的全部可拆桿件都拆除之后才能拆除。l) 拆下的桿配件應以安全的方式運出和吊下，嚴禁向下拋擲。m) 搭設時，必須按照規定的構造方案和尺寸進行搭設。n) 扣件螺栓擰緊力矩值不應小于40Nm,且不應大于60 Nm。o) 隨時校正桿件垂直度和水平偏差，避免偏差過大。p) 沒有完成的腳手架，在每日收工時，一定要確保架子穩定，以免發生意外。q) 腳手板采用搭設鋪放，其搭
12、接長度不得小于200mm，在搭接段中增設一根小橫桿。鋪板時嚴禁出現端頭超過支承橫桿250mm以上未作固定的探頭板。r) 不得將模板支架等固定在腳手架上；嚴禁懸掛起重設備。s) 霧雨天氣是應停止腳手架的搭設與拆除作業，雨后上架作業應有防滑措施。t) 腳手架使用中應定期檢查下列項目 桿件的設置和連接，連墻件、支撐、門洞桁架等的構造是否符合要求。 地基是否積水，底座是否松動，立桿是否懸空。 扣件螺栓是否松動。 高度在24m以上的腳手架，其立桿的沉降與垂直度的偏差是否符合相關規定。 安全防護措施是否符合要求。 是否超載。u）在腳手架上進行電、氣焊作業時，必須有防火措施和專人看守v）在腳手架使用期間，嚴禁拆除下列桿件、 主節點處的縱、橫向水平桿，縱、橫向掃地桿。、 連墻件。w）腳下手架接地、避雷措施等，應按現行行業標準施工現場臨時用電安全技術規范（JGJ46）的有關規定執行。
