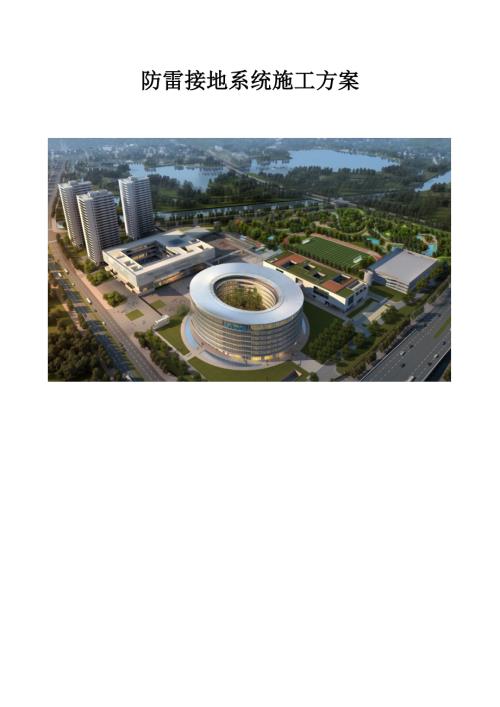

1、防雷接地系統施工方案目 錄一、編制依據11.1編制目的11.2編制依據11.3施工范圍：1二、工程概況22.1工程簡介22.2防雷及接地設計概況：2三、施工方案的選擇3四、施工準備34.1設備采用情況：34.2人員素質要求：34.3生產準備：3五、工藝流程51、施工流程5六、具體施工方法66.1主要施工方法66.2施工過程質量技術措施116.3 安全控制措施13七、環境和職業健康安全注意事項15八、應達到的質量標準及檢驗方法、檢驗工具158.1 質量標準158.2 檢驗方法158.3 檢驗工具15九、方案實施的進度計劃、平面布置169.1 進度計劃169.2 防雷接地平面圖16十、應急預案17

2、一、編制依據1.1編制目的我項目部在仔細審閱、分析、熟悉施工圖紙，掌握、了解設計意圖后的基礎上，通過與業主方、監理方的充分溝通，組織了本次防雷及接地安裝工程施工方案的編制工作。本施工方案為vivo總部（辦公室、廠房1-2、門衛室、雨蓬1-3、連廊1-3）防雷及接地安裝施工提供指導性的施工方法、工藝。1.2編制依據（1）、vivo總部（辦公室、廠房1-2、門衛室、雨蓬1-3、連廊1-3）施工圖及防雷接地專項施工說明。（2）、標準圖集：05D10防雷接地工程與等電位聯結、03D501-3利用建筑物金屬體做防雷及接地裝置安裝、03D501-4接地裝置安裝、02D501-2等電位聯結安裝。（3）、GB

3、50303-2002建筑電氣安裝工程施工質量驗收規范。（4）、vivo總部（辦公室、廠房1-2、門衛室、雨蓬1-3、連廊1-3）施工組織設計。（5）、 vivo總部（辦公室、廠房1-2、門衛室、雨蓬1-3、連廊1-3）合同協議書。（6）、圖紙：中國建筑設計院有限公司出版的基礎接地平面圖電施-45、屋頂防雷平面圖電施-32以及電氣專業設計說明電施-02。1.3施工范圍：接地網格、屋頂設避雷網、電氣浪涌保護器、防雷引下線、等電位。二、工程概況2.1工程簡介vivo總部（辦公室、廠房1-2、門衛室、雨蓬1-3、連廊1-3）項目施工總承包工程位于廣東省東莞市,工程主體結構形式為框架剪力墻結構。2.2防

4、雷及接地設計概況：本工程防雷等級為二類。建筑的防雷裝置滿足防直擊雷、防雷電感應及雷電波的侵入，并設置總等電位聯結。在屋頂采用10鍍鋅圓鋼作避雷帶，利用建筑物內部的鋼結構或鋼筋混凝土柱子或剪力墻內兩根 16 以上主筋通長焊接作為引下線，引下線上端與避雷帶焊接，下端與建筑物基礎底梁及基礎底板軸線上的上下兩層鋼筋內的兩根主筋焊接，接地極由建筑物樁基、基礎底板軸線上的上下兩層主筋中的兩根通長焊接形成的基礎接地網組成。本工程防雷接地、電氣設備的保護接地等的接地共用統一接地極，要求接地電阻不大于0.5歐姆。實測不足時，增設人工接地極。接地型式采用TN-S系統。三、施工方案的選擇本工程為辦公樓、廠房，甲方及

5、監理對防雷要求高，施工過程需要對防雷接地焊接質量嚴格控制，且建筑防雷一直是機電施工過程中的重點，后期防雷驗收要求更為嚴格，因此編制防雷接地方案是指導現場施工以及控制該子分部工程質量的重要技術資料。四、施工準備4.1設備采用情況：1、施工機械選用： 交流電焊機BX1-500F-3型及手動電弧焊用附件。2、檢測儀器選用：鉗形電流表（ MG3-1）、接地電阻測試儀（ ZC29B-2）本項目施工機具、儀器均由項目機管員依據公司程序文件、分公司小型機具管理辦法及項目管理規定實施統一管理。所有進場設備均需檢驗合格，由項目兼職機管員辦理發放，并向使用者做使用交底和維護交底。4.2人員素質要求：1、操作人員素

6、質要求：電焊工需持安全技術操作證上崗，電焊工需3年工作經驗以上。2、管理人員的素質要求：電氣工長2年工作經驗以上，工長、材料員及質安員必須持有崗位資質證。4.3生產準備：1、電氣專業人員認真熟悉圖紙及相關標準圖集，在與業主、設計院、監理和土建及其他專業圖紙會審時著重對圖紙中出現的問題進行溝通解決。2、工長必須確保作業班組的操作人員得到施工圖紙、標準圖集和驗收標準等信息，明確施工內容及方法。3、施工全過程做到對施工現場進度的原始記錄，以及檢測調試資料齊全檢。4、開工前完成施工用料的調查落實，對主要材料經甲乙雙方及監理考察合格后簽訂供貨協議，根據施工進度組織進場。5、認真把好原材料進場檢驗關，嚴格

7、按質量標準檢查、核對、驗收。6、專業施工人員進入現場后，依據公司制定的三級教育制度，結合本專業和工地實際情況對施工作業人員進行質量教育、環境與職業健康安全教育，做好質量、環境與職業健康安全交底工作。7、做好安全防范措施。五、工藝流程1、施工流程六、具體施工方法6.1主要施工方法1、防雷保護（1）本工程按二類防雷措施設防。建筑的防雷裝置滿足防直擊雷、防雷電感應及雷電波的侵入，并設置總等電位聯結。（2）接閃器：在屋頂采用10鍍鋅圓鋼作避雷帶，屋頂避雷連接網格不大于20m20m或24m16m，并與其內部的鋼結構或鋼筋混凝土柱子或剪力墻內兩根16以上主筋可靠焊接。（3）引下線：利用建筑物內部的鋼結構或

8、鋼筋混凝土柱子或剪力墻內兩根 16 以上主筋通長焊接作為引下線，引下線上端與避雷帶焊接，下端與建筑物基礎底梁及基礎底板軸線上的上下兩層鋼筋內的兩根主筋焊接。（4）接地極：接地極由建筑物樁基、基礎底板軸線上的上下兩層主筋中的兩根通長焊接形成的基礎接地網組成。（5）女兒墻上的金屬護欄、金屬構筑物等一切突出屋面金屬構件均應與防雷裝置可靠連接。（6）建筑物的轉角處外墻引下線距室外地面上0.5m處設測試卡子。（7）建筑金屬體，金屬裝置，建筑物內系統，進出建筑的金屬管線應與防雷裝置做防雷等電位連接，外墻內，外豎直敷設的金屬管道及金屬物的頂端級底端應與防雷裝置等電位連接；并將建筑物內的各種豎直向的金屬管道沒

9、三層與就進局部等電位連接端子板連接一次，將電氣豎井內的接地干線每層與樓板鋼筋做等電位聯接。（8）室外接地凡焊接處均刷瀝青防腐。（9）防雷接地的詳細做法嚴格按照05D系列建筑標準設計圖集。2、接地及安全(1）本工程防雷接地、電氣設備的保護接地等的接地共用統一接地極，要求接地電阻不大于（應滿足接入設備中要求的最小值），實測不滿足要求時，增設人工接地極。(2）監控機房內設置等電位接地端子板。(3）不間斷電源輸出端的中性線，必須與由接地裝置直接引來的接地干線相連接，做重復接地(4）垂直敷設的金屬管道及金屬物的底端及頂端應與防雷裝置連接。(5）本工程采用總等電位聯結，總等電位板由紫銅板制成，應將建筑物內

10、保護干線、設備進線總管、建筑物金屬構件進行聯結，總等電位聯結線采用BV-1*25mm2PC32，總等電位聯結均采用各種型號的等電位卡子，不允許在金屬管道上焊接。采用局部等電位聯結，從適當的地方引出兩根大于16結構鋼筋至局部等電位箱(LEB），局部等電位箱（LEB）暗裝，底距地0.5m。具體做法詳見等電位聯結安裝02D501-2。（6）接地型式采用TN -S系統。3、基礎均壓環焊接利用基礎結構底板上下兩層主筋沿建筑物外圍焊接成環形，并將主軸線上的基礎梁及結構地板上下兩層主筋相互焊接成網作接地體。焊接效果圖：焊接長度6D，焊接處無隙縫、焊渣，表面光滑、平整4、引下線焊接及防雷預埋件引下線之對角主鋼

11、筋（2根以上）的連接及其與接地底板接地網鋼筋（2根以上）的交接處均應可靠焊接。鋼筋的焊接長度應大于鋼筋直徑的六倍。銅線與圓鋼（或扁鋼）連接處須用線鼻子過渡后焊接，所有焊接點均涂瀝青防腐。地線管埋地端管口施工后用瀝青封死，并滿足防水要求。5、接地干線敷設及測試點安裝本工程測試點利用結構柱內對角主鋼筋（大于16）通長相互焊接作為引下線，在距地0.5m米處設測試點；變電室用接地干線。采用-80x8熱鍍鋅扁鋼下端與基礎接地極焊接，在變電室地面0.3m處引出后用-40x4扁鋼在室內距地0.3米處做一圈接地裝置。強弱電豎井接地干線采用-40x4扁鋼與柱內、墻內鋼筋大于（16）連接，下端與基礎接地極焊接，進

12、豎井后垂直引上每層與LEB連接。豎井內需接地的設備均用ZRBV-1x10mm與LEB連接。接地測試點安裝效果圖接地干線預留示意圖接地干線安裝效果圖6、避雷帶安裝本工程在屋頂設接閃帶采用10鍍鋅圓鋼作為防直擊雷的接閃器，接閃帶網格不小于10m*10m或8m*12m。避雷帶安裝效果圖7、金屬設備接地凡突出屋面的所有金屬構件，如空調室外機、金屬通風管、屋頂風機、金屬屋面、金屬屋架及金屬裝飾物等均應與接閃帶或防雷引下線可靠焊接，凡焊接處均應刷瀝青防腐。6.2施工過程質量技術措施1、搭接焊長度： 扁鋼與扁鋼搭接為扁鋼寬度的兩倍，不少于三面焊接；圓鋼與圓鋼搭接為圓鋼直徑的六倍，雙面焊接；圓鋼與扁鋼搭接為圓

13、鋼直徑六倍，雙面焊接；局部搭接焊采用雙面焊有困難，采用延長搭接倍數為原搭接倍數的2.5倍。2、焊接參數及主要參數的頻次：A、 焊接電壓：220 380VB、 焊接電流:80200AC、 焊條選用:采用碳鋼焊條,THJ422,THJ500焊條直徑根據所焊材料壁厚選擇,如下表:壁厚( mm)23焊條直徑(mm)2.53.2焊接電流（A）40-9080-200D、 允許焊接的最低溫度:-30。E、 主要參數的監控頻次:焊接工序需要監控的內容有:電源電壓、焊接電流、環境條件，由施工班組長負責監督實施，由工長不定期檢查，在施工日記中記錄。F、 過程參數不符合時采取措施：電源不符合時，應立即停止施焊，通知

14、現場電工檢查電源并重新調整電源直至符合要求后才能再開始施焊。電流不符合時，通過電焊機上的電流手柄調節焊接電流直至電流達到符合要求。環境條件：雷雨、臺風或六級以上大風時停止露天施工。3、接地電阻及監控頻次：G、 各測試點接地電阻小于0.5歐姆（選晴天測試）H、 至少測試三次（主體0.00、主體封頂、避雷網施工完畢）4、施工質量檢驗控制焊接完后及時檢驗，監督并改進焊接質量，驗收采用焊縫外觀檢查法，最終檢查用接地電阻儀測試。1、 防雷接地焊接外觀檢查，焊縫必須全數檢查，應符合下列要求：表面光滑平整，無裂紋、氣孔、夾渣、融合性飛濺等現象。2、 最終檢驗結果：接地電阻不大于1歐姆。3、 按照先自查、后報

15、驗的檢驗程序進行檢查與驗收。4、 記錄表格接地裝置測試及隱蔽記錄。5、操作注意事項1）、焊條的保管焊條存放于干燥、通風良好的地方，放置于離外墻300mm，離地高度不低于300mm，嚴防受潮變質，隨用隨拆包裝，如受潮必須烘烤，在搬運或對方焊條時小心輕放，防止藥皮莊脫，以免影響焊接質量。2）、焊條鑒別焊條應選用正規廠家生產，三證齊全的合格產品，質量好的焊條，外表光滑、細膩，無氣眼、偏心或機械損傷，將焊條舉高一米水平跌落到光滑鐵板上，藥皮無脫落現象。受潮的電焊條芯上常有繡痕，焊接時藥皮成塊脫落或產生水氣，有暴烈現象，將數根焊條放在手掌內滾擊，表面起粉變色，并有低沉的沙沙聲，對于受潮嚴重，藥皮脫落的焊

16、條應報廢。3）、焊接準備：A、 施焊時，應有防雨、風的措施。B、 檢查交流弧焊機接線柱上的螺栓是否擰緊，各轉動部件是否靈活，焊機外殼接地是否良好，規格是否符合最大電流要求。C、 現場電工負責接通電源、用萬用表檢查電源電壓是否符合要求，否則由電工調整電源直至符合要求。D、 施試焊并調整電焊機電流（用鉗型電流表檢測）。E、 檢查焊條型號規格是否與要求一致，是否受潮，否則返回庫房重新取用符合要求的焊條。4）、焊接技術要求：F、 焊接處應清除臟物，以露出金屬光澤為宜。G、 根據材料和技術要求選擇恰當的焊條和電源。H、 接口焊接應分層進行，以減少和消除焊接收縮應力與焊接變形。5）、焊縫缺陷的產生原因和防

17、止措施見下表：序號缺陷名稱原 因 分 析采 取 措 施1咬邊電流太大，電弧長度、運條速度、焊條角度不適當。改選適當電流和運條方法、焊條角度并保持一定弧長。2氣孔融化金屬冷卻太快，焊條受潮，電弧長度不當或焊縫有污染。清除焊口雜物、水、油、銹、烘干焊條，做到隨取隨用。3燒穿電流過大，裝配間隙過大，速度太慢，運條不當。選擇合適電流，焊接速度。4表面裂紋局部地區原子結合力遭到破壞而形成縫隙。焊接電流過大，電弧過長，焊接速度太慢，間隙太大，運條不熟悉。5焊瘤焊接電流過大，電弧過長，焊接速度太慢，間隙太大，運條不熟悉。選用正確焊條角度和運條方法等。6）、焊接注意事項I、 必須使用符合要求的電焊條，焊條要保

18、存在防潮位置，嚴防受潮，受潮焊條送庫房烘干處理，嚴禁使用藥皮開裂、剝落、變質、偏心或銹蝕的焊條。J、 對影響焊接的不良環境要采取適當的措施，以保證施焊工作順利進行。6.3 安全控制措施序號安 全 控 制 內 容1必須持電焊工操作證上崗，作業證過期未年審的不準施焊作業；2施焊作業必須辦理動火審批手續；3電焊機外殼，必須接地良好，要有漏電保護器，電源的拆裝由電工完成；4電焊機要設單獨的開關，開關在防雨的開關箱內；5焊鉗與把線必須絕緣良好，連接牢固，更換焊條戴絕緣手套，電焊機一次線長度不超過5m，二次線（焊把線）不超過20m；6在潮濕地點進行施焊作業時，必須站在絕緣膠板或干燥木板上，或穿絕緣膠鞋；7

19、施焊場地周圍清楚易燃易爆物品，或進行覆蓋、隔離，并在施焊部位配備滅火器材；8雨雪時，停止露天施焊作業；9作業結束，必須先切斷焊機電源，并檢查作業地點，確認無起火危險后，方可離開；10現場施工時，注意保護環境，盡量避免產生噪音，以免環境污染；1111、晚上施工時，準備好照明，注意周圍環境保證安全，同時安排好休息；12現場作業人員必須做到工完場清，嚴禁在施工現場隨意亂丟材料；進入現場必須正確佩戴安全帽，正確使用安全帶七、環境和職業健康安全注意事項（1）、進入施工現場應正確使用“安全三寶”，配好勞保用品，特別是在高空作業時應特別注意。（2）、動火前必須填寫動火申請表，做好安全生產防護措施。（3）、安

20、全用電，接電必須按安全用電規程接線，離開時切斷所有電源、氣源，以防萬一。（4）、注意做好工完場清，收集好費焊頭等焊接廢棄物，分類放置待處理。（5）、盡量避免夜間施工，以防止光污染。八、應達到的質量標準及檢驗方法、檢驗工具8.1 質量標準本工程要求接地電阻不大于1（應滿足接入設備中要求的最小值），實測不滿足要求時，增設人工接地極。8.2 檢驗方法采用符合IEC781的三線測試法：（附圖如下）8.3 檢驗工具 接地電阻測試儀九、方案實施的進度計劃、平面布置9.1 進度計劃本工程防雷接地工程計劃跟隨土建結構進行焊接地，開工時間為:2016年3月18日竣工時間為：2017年6月18日，共457個工作日

21、。 9.2 防雷接地平面圖十、應急預案（1）成立應急小組，發生事故、事件及緊急情況時，負責組織并執行事故搶救、控制事態的發展，避免造成更大的損失，保護現場，并在1小時內書面形式報告經理部，報告內容要全面、真實。應急小組成員聯系電話：序號姓名職務職稱聯系電話備注1項目經理工程師2執行項目經理工程師3生產經理工程師4技術總工工程師5質量總監助理工程師6安全總監助理工程師7商務經理助理工程師8材料主管助理工程師9機電主管助理工程師10機電員-11資料員-12試驗員-13技術員-14測量員-15材料員-16工長-17工長-各人員職能如下：（1.1）事故、事件及緊急情況處理負責人：賀道軍項目經理為項目環

22、境和職業健康安全第一責任人。職責：負責統一指揮、調動，根據事故、事件及緊急情況發生的性質采取應急措施，并組織實施，同時向分公司和土建部門報告，負責配合事故調查、善后處理。（1.2）現場搶救執行人：謝剛 職責：一旦發生事故，立即組織人員搶救，控制事態的蔓延和擴大，組織搶救傷員，安全轉移人員和貴重物品，搶救的同時注意保護事故現場。（1.3）、運輸工具負責人：徐樂職責：負責車輛調度，通訊聯絡等事宜。（1.4）、外部醫院聯系人：明毅職責：掌握工地附近醫院的分布情況，發生事故時，首先將傷員就近醫。對大規模群死群傷事故，立即撥打醫療急救電話120進行幫助支援。（1.5）、協助事故調查人員：項目所有管理人員

23、職責：負責項目內和配合上級部門對事故發生原因進行調查，查清責任，分別對責任人提出處理意見，督促安全隱患的整改落實。（1.6）、搶救隊伍組成：項目管理人員和分包隊人員。職責：發生事故時，立即趕到現場，對傷員及物資進行及時搶救；現場搶救應服從指揮，避免造成混亂。（2）人員傷亡應急預案1.報告方法：因高空墜落、物體打擊、機械傷害、觸電、坍塌等造成人員傷亡事故發生時，發現人員應立即向項目應急小組成員匯報，應急小組成員立即向項目經理匯報，項目經理負責在1小時內向經理部及有關部門報告。2.搶救措施：應急小組成員發現人員傷亡情況時，應立即組織人員對傷員進行搶救，將受傷人員送醫院治療（半小時內完成）。搶救時應

24、沉著冷靜、快速準確判斷事故原因，用正確的方法進行搶救。機械事故應注意首先關掉設備電源；觸電事故應首先切斷電源后再展開搶救；坍塌事故應觀察坍塌發展趨勢，確定安全時再迅速展開搶救。對大規模群死群傷情況可撥打120求救。搶救過程注意保護事故現場。3.應急物資準備：實施搶救時，應急小組要確保交通工具以及資金到位。賀道軍負責籌集資金，徐樂負責聯系車輛及傷員護送，明毅負責聯系醫院。4.調查、善后處理：項目所有人員負責或配合上級部門查清事故原因及責任、處罰責任人及其他善后事宜，張帥負責對職工進行教育。由于防雷接地主要是焊接施工，易發生的事故為觸電，觸電的急救方法如下：1、立即切斷電源，或用不導電物體如干燥的

25、木棍、竹棒或干布等物使傷員盡快脫離電源。急救者切勿直接接觸觸電傷員， 防止自身觸電而影響搶救工作的進行。 2、當傷員脫離電源后，應立即檢查傷員全身情況，特別是呼吸和心跳，發現呼吸、心跳停止時，應立即就地搶救。（1）輕癥：即神志清醒，呼吸心跳均自主者，傷員就地平臥，嚴密觀察，暫時不要站立或走動，防止繼發休克或心衰。（2）呼吸停止，心搏存在者，就地平臥解松衣扣，通暢氣道，立即口對口人工呼吸，有條件的可氣管插管，加壓氧氣人工呼吸。亦可針刺人中、十宣、涌泉等穴，或給予呼吸興奮劑 （如山梗菜堿、咖啡因、可拉明）。（3）心搏停止，呼吸存在者，應立即作胸外心臟按壓。（4）呼吸心跳均停止者，則應在人工呼吸的同

26、時施行胸外心臟按壓，以建立呼吸和循環，恢復全身器官的氧供應。現場搶救最好能兩人分別施行口對口人工呼吸及胸外心臟按壓，以 1：5的比例進行，即人工呼吸1次，心臟按壓5次。如現場搶救 僅有1人，用15：2的比例進行胸外心臟按壓和人工呼吸，即先作胸外心臟按壓15次，再口對口人工呼吸2次，如此交替進行，搶救一定要堅持到底。 （5）處理電擊傷時，應注意有無其他損傷。如觸電后彈離 電源或自高空跌下，常并發顱腦外傷、血氣胸、內臟破裂、四肢和骨盆骨折等。如有外傷、灼傷均需同時處理。 （6）現場搶救中，不要隨意移動傷員，若確需移動時，搶 救中斷時間不應超過30秒。移動傷員或將其送醫院，除應使傷 員平躺在擔架上并在背部墊以平硬闊木板外，應繼續搶救，心跳呼吸停止者要繼續人工呼吸和胸外心臟按壓，在醫院醫務人員未接替前救治不能中止。附圖：
