基礎土方開挖及回填工程施工方案（8頁）.pdf

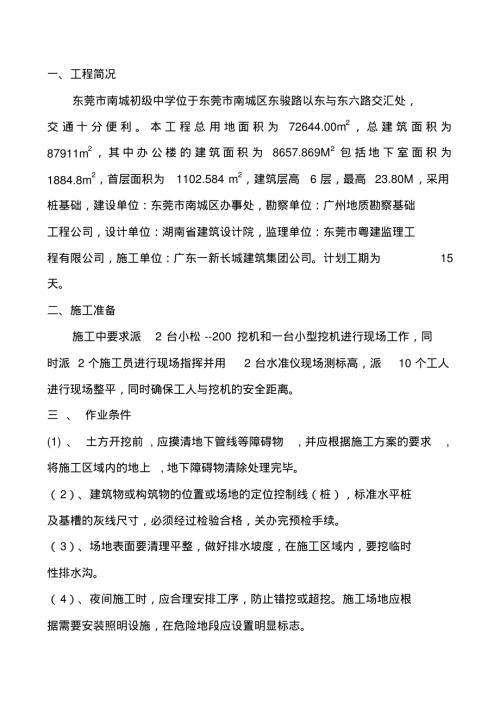

1、一、工程簡況東莞市南城初級中學位于東莞市南城區東駿路以東與東六路交匯處，交通十分便利。本工程總用地面積為72644.00m2，總建筑面積為87911m2，其中辦公樓的建筑面積為8657.869M2包括地下室面積為1884.8m2，首層面積為1102.584 m2，建筑層高6 層，最高 23.80M，采用樁基礎，建設單位：東莞市南城區辦事處，勘察單位：廣州地質勘察基礎工程公司，設計單位：湖南省建筑設計院，監理單位：東莞市粵建監理工程有限公司，施工單位：廣東一新長城建筑集團公司。計劃工期為15天。二、施工準備施工中要求派2 臺小松

2、-200 挖機和一臺小型挖機進行現場工作，同時派 2 個施工員進行現場指揮并用2 臺水準儀現場測標高，派10 個工人進行現場整平，同時確保工人與挖機的安全距離。三、作業條件(1)、土方開挖前,應摸清地下管線等障礙物,并應根據施工方案的要求,將施工區域內的地上,地下障礙物清除處理完畢。（2）、建筑物或構筑物的位置或場地的定位控制線（樁），標準水平樁及基槽的灰線尺寸，必須經過檢驗合格，關辦完預檢手續。（3）、場地表面要清理平整，做好排水坡度，在施工區域內，要挖臨時性排水溝。（4）、夜間施工時，應合理安排工序，防止錯挖或超挖。施工場地應根據需要安裝照明設施，在危險地段應設置明顯標志。（）、開挖低于地

3、下水位的基坑（槽）、管溝時，應根據當?shù)毓こ痰刭|(zhì)資料采取措施降低地下水位，一般要降至低于開挖底面的50，然后再開挖。（）、熟悉圖紙，做好技術交底。四、操作工藝、工藝流程（）、在天然濕度的土中，開挖基坑（槽）和管溝時，當挖土深度不超過下列數值的規定，可不放坡，不設支撐。（）、硬塑的亞粘土、粘土1.0m,A、硬塑的亞粘土、粘土-1.25m。B、老黃土-1.25m。C、超過上述規定深度，在5m以內時，當土具有天然濕度，構造均勻，水文地質條件好，且無地下水、不加支撐的基坑（槽）和管溝，必須放坡。邊坡最陡坡度應符合1-1 的規定。各類土的邊坡坡度表 1-1 項次土的類別邊坡坡度（高：寬）本工程土類別屬于1

4、中密的砂土1：1.00 1:1.26 1:1.502 中密的碎石類土（充填物為砂土）1：0.751:1.001:1.253 硬塑的輕亞粘土1：0.671:0.751:1.004 中密的碎石類土（充填物為粘性土）1：0.501:0.671:0.755 硬塑的亞粘土、粘土1：0.331:0.501:0.676 老黃土1：0.101:0.251:0.337 軟土（經井點降水后）1：1.00確定開挖順序和坡度沿灰線切出槽邊分層開挖修整槽邊清底2、根據基礎和土質以及現場上等條件，要合理確定開挖順序，然后再分段分層平均下挖。（1）開挖各種淺基礎，如不放坡時，應先沿線直邊切出槽邊的輪廓線。（2）在

5、挖土的基坑底四周邊挖一條寬深約500500mm 的排水溝，并且每間隔 50m距離挖一個 800 深約 2m的磚砌排水井，以便在雨天及平時用抽水機把基坑的水抽走，使基坑挖土保持著干燥狀態下進行施工。（3）開挖各種槽坑：A、淺條形基礎。一般粘性土可自上而下分層開挖。每層深度以60cm為宜，從開挖端部逆向倒退按踏步型挖掘，碎石類土先用鎬翻松，正向挖掘，每層深度，視翻土厚度而定，每層應清底和出土，然后逐步挖掘。B、淺管溝。與淺的條形基礎開挖基本相同，僅溝幫不切直修平。標高按龍門板上平往下返出溝底尺寸，當挖土接近設計標高時，再從兩端龍門板下面的溝底標高上返50cm為基準點，拉小線用尺檢查溝底標高，最后修

6、整溝底。C、開挖放坡的坑（槽）和管溝時，應先按施工方案規定的坡度，粗略開挖，再分層按坡要求做出坡度線，每隔3m左右做出一條，以此線為準進行鏟坡。深基坑挖土?xí)r，應在溝幫中間錙出寬度80cm左的倒上臺。D、開挖大面積淺基坑時，沿坑三面同時開挖，挖出的土方裝入推車或翻斗車，由末開挖的上面運至棄土地點。(4)、開挖基坑（槽）或管溝，當接近地下水位時，應先完成標高最低處的挖方，以便在該處集中排水。開挖后，在挖到距槽底50cm以內時，測量放線人員應配合抄出距槽底50cm平線；自每條槽端部20cm處每隔23m，在槽幫上釘水平標柱小木橛。在挖至接近槽底標高時，用尺高事先量好的 50cm標注，隨時以小木橛上平，

7、校核槽底標高。最后由兩端軸線（中心線）引樁拉通線，檢查距槽邊尺寸，確定槽寬標準，據此修整槽幫，最后清除槽底土方，修底鏟平。(5)、基坑（槽）管溝的直立幫和坡度，在開挖過程中和敞露期間應防止塌方，必要時應加以保護。在開挖槽邊棄土?xí)r，應保證邊坡和直立坡的穩定。當土質良好時，拋于槽邊的土方（或材料）應距槽（溝）邊緣0.8m,以外,高度不宜超過1.5m,在柱基或圍墻一側,不得堆土過高.3、開挖基坑（槽）的土方，在場地在條件堆放時，一定留足回填用的好土，多余的土方應一次運至棄土外，避免二次搬運。五、質量標準1、保證工程：柱基、基坑、基槽和管溝底的土質必須符合設計要求，并嚴禁擾動。2、允許偏差工程，見表1

8、-2。基坑、管溝外形尺寸允許偏差值表 1-2 項次工程允許偏差檢驗方法1 標高+0 -50 用水準儀檢查2 長度、寬度-0 用經緯儀、拉線和尺量檢查3 邊坡偏陡不允許觀察或用坡度尺檢查六、成品保護1、對定位標準樁、軸線引樁、標準水準點、龍門板等，挖運土?xí)r不得碰撞，也不得坐在龍門板上休息。并應經常測量和校核其平面位置、水平標高和邊坡度是否符合設計要求。定位墻準樁和準水準點，也應定期復測檢查是否正確。2、土方開挖時，應防止鄰近已有建筑物或構筑物、道路、管線等發生下沉或變形。必要時，與設計單位或建筑單位協商采取防護措施，并在施工中進行沉降和位移觀測。七、應注意的質量問題1、基底超挖：開挖基坑

9、（槽）或管溝不得超過基底標高。如個別地方超開挖時，其處理方法應取得設計單位的同意，不得私自處理。2、軟土地區樁基挖土應防止基位移：在密集群樁上開挖基坑時，應在打樁完成后，間隔一段時間，再對稱挖土：在密集樁附近開挖基坑（槽）時，應事先確定防樁基位移的措施。3、基底末保護：基坑（槽）開挖后應盡量減少基土的擾動。如基礎不能及時施工時，可在基底標高以上留出0.3m 厚土層,待做基礎時再挖掉。4、施工順序不合理；土方開挖宜先從低處進行、分層分段依次開挖、開成一定坡度、以利排水。5、開挖尺寸不足；基坑（槽）不直不平，基底不平；應加強檢查，隨挖隨修，并要認真驗收。八、質量記錄本工藝標準應具備以下質量記錄：1

10、、工程地質勘察報告。工程定位測量記錄。開挖完成后，通知質監做地基壓板檢測及設計、甲方、監理公司等有關單位進行基坑驗收，做好驗收簽證記錄。人工回填土工藝一、施工準備1、土：宜優先利用槽中挖出的土，但不得含有機雜質。具粒徑不大于50mm，含水率應符合規定。2、作業條件：（1）施工前應根據工程特點，填土種類、密實度要求，施工條件等，合理地確定填方土料含水率控制范圍、虛鋪厚度和壓實遍數等參數；重要回填土方工程，其參數應通過壓實實驗來確定。（2）回填前應對基礎、箱型基礎墻或地下防水層、保護層等到進行檢查驗收，并且要辦好隱檢手續。其基礎混凝土強度應過到要求，方可進行回填土。（3）管溝的回填，應在完成上下水

11、、煤氣的管道安裝和墻壁間回固后，再進行。并將溝槽、地坪上的積水和有機物等清理干凈。（4）施工前，應做好水平標高，以控制回填土的高度或厚度。如在基坑（槽）或管溝邊坡上，每隔3m 釘上水平橛；室內和散水的邊墻壁上彈上水平線或在地上釘上標高控制木樁。二、操作工藝1、工藝流程：2、填上前應將坑（槽）底或地坪的垃圾等雜物清理干凈；基槽回填前、必須清理到基底面標高，將回落松散垃圾、砂漿、石子等雜物清除干凈。3、檢驗回填土的質量有無雜物，粒徑是否符合規定，以及回填土的含水檢驗土分層鋪土、耙平檢驗密實度夯打密實修整找平驗收基坑（槽）底地量是否在控制的范圍內，如含水量偏高，可采用翻松、晾曬或均勻摻入干土等措施；

12、如遇回填土的含水量偏低，可采用預先灑水潤濕等措施。4、回填土應分層鋪攤。每層鋪土厚度應根據土質、密實度要求和機具性能確定。一般蛙式打夯機每層鋪土厚度為200250mm。每層鋪攤后，隨之耙平。5、回填土每層至少夯打三遍。打夯應一夯壓半夯，夯夯相接，縱橫交叉。并且嚴禁采用水澆使上下沉的所謂“水夯”法。6、深淺兩基坑（槽）相連時，應先夯深基礎，填至淺基坑相同的標高時，再與淺基礎一起填夯。如必須分段填夯時，交接處應填成階梯形，梯形的高寬比一般為1：2。上下層錯縫距離不小于1.0m。7、基坑（槽）回填應的相對兩側或四周同時進行。基礎墻兩側標高不可相差太多，以免把墻壁擠歪；較長的管溝墻，應采用內部加支撐的措施，然后再在外側回填土方。8、回填房心及管溝時，為防止管道中心線位移或損壞管道，應用人工先在管子兩側填土夯實；并實由管道兩側同時進行，直至管頂0.5m 以上時,在不損壞管道的情況下,方可采用蛙式打夯實。在抹帶接口處，防腐絕緣層或電纜周圍，應回填細粒料。9、回填土第層填土夯實后，應按規范規定進行環刀取樣，測出干土的質量密度；達到要求后，再進行上一層的鋪土。修整找平；填土全部完成后，應進行表面拉線找平，凡超過標準高程的地方，及時依線鏟平；凡低于標準高程的地方，應補土夯實。
