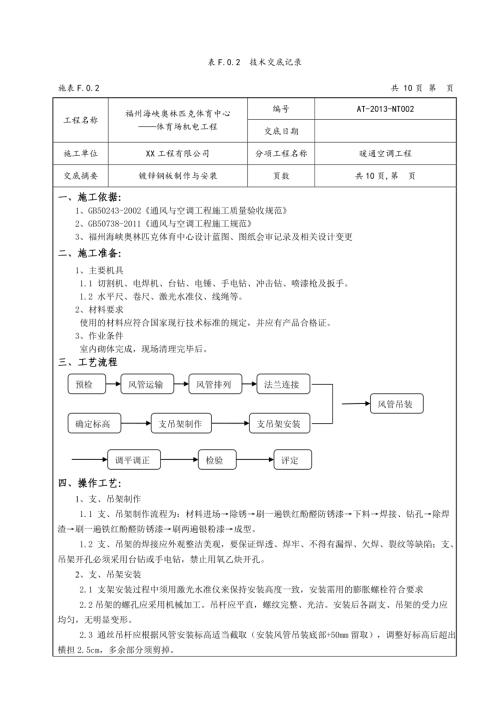

1、表F.0.2 技術交底記錄施表F.0.2 共 10頁 第 頁工程名稱福州海峽奧林匹克體育中心體育場機電工程編號AT-2013-NT002交底日期施工單位XX工程有限公司分項工程名稱暖通空調工程交底摘要鍍鋅鋼板制作與安裝頁數共10頁,第 頁一、施工依據：1、GB50243-2002通風與空調工程施工質量驗收規范2、GB50738-2011通風與空調工程施工規范3、福州海峽奧林匹克體育中心設計藍圖、圖紙會審記錄及相關設計變更二、施工準備：預檢風管排列風管運輸風管吊裝法蘭連接支吊架制作支吊架安裝確定標高檢驗調平調正評定 1、主要機具1.1 切割機、電焊機、臺鉆、電錘、手電鉆、沖擊鉆、噴漆槍及扳手。
2、1.2 水平尺、卷尺、激光水準儀、線繩等。2、材料要求使用的材料應符合國家現行技術標準的規定，并應有產品合格證。3、作業條件室內砌體完成，現場清理完畢后。三、工藝流程 四、操作工藝：1、支、吊架制作1.1 支、吊架制作流程為：材料進場除銹刷一遍鐵紅酚醛防銹漆下料焊接、鉆孔除焊渣刷一遍鐵紅酚醛防銹漆刷兩遍銀粉漆成型。1.2 支、吊架的焊接應外觀整潔美觀，要保證焊透、焊牢、不得有漏焊、欠焊、裂紋等缺陷；支、吊架開孔必須采用臺鉆或手電鉆，禁止用氧乙炔開孔。2、支、吊架安裝2.1 支架安裝過程中須用激光水準儀來保持安裝高度一致，安裝需用的膨脹螺栓符合要求2.2吊架的螺孔應采用機械加工。吊桿應平直，螺紋
3、完整、光潔。安裝后各副支、吊架的受力應均勻，無明顯變形。2.3 通絲吊桿應根據風管安裝標高適當截取（安裝風管吊裝底部+50mm留取），調整好標高后超出橫擔2.5cm，多余部分須剪掉。2.4支吊架不宜設置在風口、閥門、檢查門及自控機構處，離風口或插接管的距離不宜小于200mm。2.5 風管支、吊架的間距，如設計無要求，應符合下列規定：2.5.1 風管直徑或長邊400mm時，間距不超過4m，400mm時，不超過3m。2.5.2 垂直風管安裝時，間距不大于4m，每根垂直風管的固定卡架不應少于兩個。2.6 矩形水平風管支吊架的最小尺寸見下表。風管長邊a（mm）吊桿型號橫擔型號中低壓中低壓保溫a4008
4、L253400a12508L3031250a200010L4042000a250010L505a2500按設計確定2.7 支吊架安裝方案:分活動支架和固定支架兩種。活動支架：固定支架： 3、風管制作安裝 3.1 風管制作 3.1.1 風管板材厚度須符合下表要求。 風管厚度（mm）風管長邊尺寸a（mm）矩形風管中低壓系統a10000.8100020001.23.1.2風管在加工時，共板法蘭的用料長度即剪角長度為6162mm，剪角的寬度要根據實際使用的板材厚度及咬口的加工方式：如聯合角咬口預留量為30mm、按扣式咬口預留量為31mm來確定，先進行風管本身咬口的加工，再利用共板法蘭組合機加工風管兩個
5、端頭的法蘭，當風管邊長小于400mm以下時，可利用共板式無法蘭組合機上附帶的小車架進行操作，風管在進行法蘭面滾壓咬口時，可在共板式無法蘭組合機的側面作一與工作臺相對應的簡單工裝支撐架，以便減輕操作人員的工作強度，也可使法蘭面在加工成型時處于均勻平整、豎直不跑偏的狀態；法蘭夾即勾碼下料寬度為5658mm。 3.1.3利用共板式無法蘭組合機的配套設備共板法蘭手動折邊機將風管折方之后再進行咬口連接。3.2 風管安裝3.2.1風管安裝前應清除內、外雜物，并做好清潔和保護工作；3.2.2風管安裝位置、標高、走向應符合設計要求。現場風管接口的配置不得縮小其有效截面。 3.2.3風管內嚴禁其他管線穿越。在風
6、管穿過需要封閉的防火、防暴的墻體或樓板時，須設防護套管，其鋼板厚度為2mm；風管與防護套管之間，應用不燃且對人體無害的柔性材料封堵。 3.2.4當水平懸吊的主、干風管長度超過20m時，應設置防止擺動的固定點，每個系統不應少于1個；水平彎管在500mm范圍內須設置一個支架，支管距干管1200mm范圍須應設置一個支架。 3.2.5矩形風管邊長大于630mm、保溫風管邊長大于800mm，管段長度大于1250mm或低壓風管單邊平面積大于1.2m2時，均應采取加固措施。3.2.6 風管加固1）風管大邊尺寸在630b1000mm時，直接在生產線壓筋加固，排列應規則，間隔應均勻，板面不應有明顯的變形。2）當
7、風管大邊尺寸在1000mm以上時，可采用角鋼、扁鋼、鋼管、Z形槽、加固筋、通絲螺桿等進行管內外加固。如下圖：3）角鋼或加固筋的加固，其高度應小于或等于風管法蘭高度，排列應整齊，間隔應均勻對稱，且不大于220mm，與風管的鉚接應牢固。4）管內用通絲螺桿支撐加固，其專用墊圈對外保溫風管置于風管內壁，對不保溫風管或內保溫風管，則放在風管外壁，通絲螺桿宜設置在風管中心處，風管斷面較大時，應在靠近法蘭的兩側各加一根通絲螺桿支撐加固。5）風管斷面1250630時，為了保持相鄰壁面互相垂直，宜在風管內四角采用90斜支撐加固。3.2.7風管連接1）由于風管生產線與施工場地不可能在一處，應在車間先按繪制的草圖加
8、工成半成品，并按系統編號，在工地上按照編號進行風管的組裝。2）機制風管采用聯合角咬口連接，以加強風管的密封性。3）分支管與主管連接采用聯合咬口或反邊用拉釘與主管鉚接，并在連接處用密封膠密封以防漏風。4）風管法蘭與法蘭間的連接采用采用特制的TDF法蘭角，用榔頭輕擊將之敲入法蘭中再用螺栓連接。法蘭角的工藝尺寸見下表：法蘭角的工藝尺寸見下表：風管長邊法蘭最小尺寸（mm）角連接板厚度（mm）法蘭夾卡厚度（mm）高寬400以下309.51.21.04507501.275012001.21200以上1.5薄鋼板法蘭連接方法：連接形式附件規格適用范圍 (風管邊長mm)低壓中壓高壓薄鋼板法蘭彈簧夾式 彈簧夾板
9、度1.0mm頂絲卡厚度3mm頂絲螺絲M8h=25、1=0.6630630-h=25、1=0.7510001000-插接式h=35、1=1.020002000-頂絲卡式h=40、1=1.220002000-組合式頂絲卡厚度3mmh=25、2=0.7520002000-h=30、2=1.025002000-注：h為法蘭高度，1為風管壁厚，2為組合法蘭板厚度。5）當風管大邊尺寸超過450mm時，為了加強法蘭及風管的強度，需使用法蘭固定卡。通常法蘭夾距離法蘭角的尺寸為150mm左右,兩個法蘭夾之間的空位尺寸為230mm左右,法蘭邊長為1500mm的用4個法蘭夾,法蘭邊長在900mm1200mm之間的用
10、3個法蘭夾,法蘭邊長為600mm的用2個法蘭夾,法蘭邊長在450mm以下的,在中間用1個法蘭夾。法蘭固定卡的間隔依照下表：風管邊長尺寸（mm）法蘭夾安裝示意圖法蘭夾安裝要求標準法蘭夾長度尺寸0-200 250-550550-900 900-12001200以上不用加中央加一個等距離加兩個等距離加三個間距230以下加一個120-150mm 3.2.8 風管的密封1）共板法蘭風管應在法蘭角處、支管與主管連接處的內外都進行密封。低壓風管應在風管結合部折疊處向管內4050mm處進行密封。法蘭密封條宜安裝在靠近法蘭外側或法蘭的中間。法蘭密封條在法蘭端面重合時，重合約3040mm。2）共板法蘭風管法蘭4個
11、法蘭角連接須用密封膠密封防漏，聯合咬口離法蘭角向下60mm的地方須用密封膠密封防漏，密封膠應設在風管的正壓側。3.2.9 共板法蘭風管安裝步驟如下圖： 1、風管組裝 2、裝法蘭角 2-1裝法蘭角 2-2固定法蘭角3、法蘭打防漏膠及裝法蘭密封膠墊4、風管法蘭四角螺絲連接 5、風管法蘭邊裝法蘭夾五、質量標準1、風管縫隙應緊密，寬度應均勻，無孔洞、半咬口和脹裂等缺陷；風管加固應可靠，整齊，間距適宜，均勻對稱；預埋件或膨脹螺栓位置應正確，牢固可靠，不得影響結構安全。2、風管外徑或外邊長的允許偏差：小于或等于300mm時，為2mm；大于300mm時，為3mm。管口平面度的允許偏差為2mm，矩形風管兩條對
12、角線長度之差不應大于3mm；圓形法蘭任意正交兩直徑之差不應大于2mm。 3、風管的連接應平直、無扭曲，表面應平整，凹凸不大于10mm。安裝好后水平度的允許偏差為3/1000，總偏差不應大于20mm；垂直度的允許偏差為2/1000，總偏差不應大于20mm。4、風管法蘭連接應牢固，折角平直，圓弧均勻；法蘭之間墊以3mm厚不燃橡膠帶，有排煙用途的風管法蘭間采用3mm厚石棉橡膠墊；法蘭內邊長尺寸允許誤差為1.03.0mm，法蘭平整度允許誤差為2mm。5、風管安裝完成后保證“兩個垂直”，即吊桿垂直風管，橫擔垂直風管。風管長邊500mm時，必須設置導流葉片。6、不詳之處見GB50243-2002通風與空調
13、工程施工質量驗收規范。六、成品保護1、材料和風管應擺放整齊有序，并加以標志；成品風管應按照系統、規格存放在倉庫中，碼放在干燥防潮的木頭墊上，避免相互碰撞造成表面損傷，要保持所有產品表面光滑、潔凈。2、支架的刷油應放在空曠通風處晾干，如不具備條件，需假設機械通風裝置，同時避免交叉作業，防止污染其它材料和管件；油漆未干期間避免對防腐的破壞。3、施工過程中須按照項目安排的順序進行施工，避免因為施工順序不合理造成的返工。4、當支吊架位置不合適時，不得強行拉拽風管就位，應重新安裝支吊架。5、安裝好的風管要保證風管表面平整潔凈，防止磕碰，禁止上人，做腳手架使用。七、文明施工及環境保護措施1、施工過程中，不
14、能隨意破壞土建鋼筋及模板。2、施工完畢后將管材、短管清理干凈，并拿到庫房指定堆放點，做到工完場清。八、安全注意事項1、施工人員須規范佩戴安全帽。2、所有施工人員應持證上崗，必須配備合格的安全帽、安全帶等必備的安全防護用具，作業人員應按正確佩戴和使用。3、特種作業時，操作人員須持有相關證件；切割機、臺鉆、電焊機等須有防護罩，外殼必須接地；焊接作業時，必須配備滅火器。4、移動腳手架經過驗收方能使用；風管在現場吊裝過程中，吊點的選擇要牢固可靠，吊裝時風管下嚴禁站人。5、臨邊高空作業須系好安全帶。6、所有施工人員在現場作業時不得隨意拋投物品。7、工地上嚴禁吸煙，所有施工人員不得酒后作業。8、天氣轉熱，現場施工人員須做好防暑降溫工作。9、工地附近車輛較多，上下班途中需注意人身安全，遵守交通規則。交 底 人審核人接受交底人
