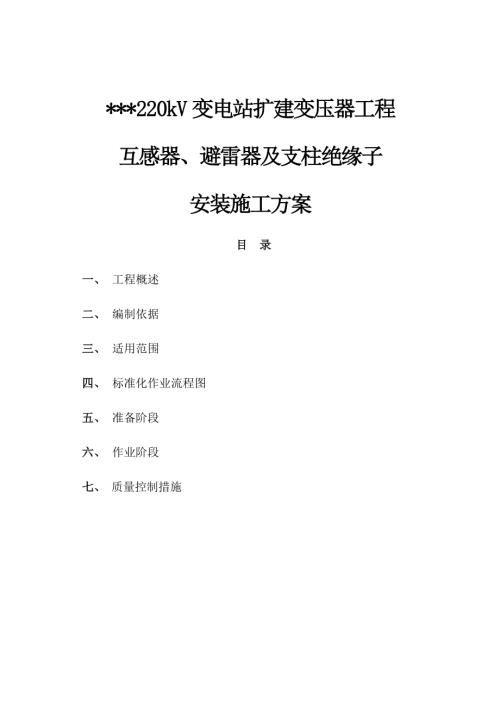

1、 *220kV變電站擴建變壓器工程互感器、避雷器及支柱絕緣子安裝施工方案目 錄一、 工程概述二、 編制依據三、 適用范圍四、 標準化作業流程圖五、 準備階段六、 作業階段七、 質量控制措施一、工程概述二、編制依據1、電氣裝置安裝工程 盤、柜及二次回路接線施工及驗收規范（GB 50171-2012） 2、電氣裝置安裝工程質量檢驗及評定規程（DL/T5161.117-2002）3、國家電網公司電力安全工作規程（電網建設部分）（試行）4、國家電網公司電力安全工作規程（變電部分）（2013年版）5、國家電網公司輸變電工程標準工藝（2016年版）6、國家電網公司電網工程施工安全風險識別、評估及預控措施管
2、理辦法（國網（基建/3）176-2015）7、8、國家電網公司輸變電工程典型施工方法（2015年版）9、本工程強制性條文實施計劃、質量通病防治措施。10、本工程施工組織設計；本工程的設計圖紙、文件及設計變更。三、適用范圍1、使用說明：作業過程中除嚴格執行本指導書外，還應滿足國家、行業有關法規和工程技術標準。2、適用范圍：本作業指導書適用于各電壓盤柜安裝作業，僅用于*220kV變電站擴建變壓器工程互感器安裝施工作業。四、標準化作業流程圖基礎復測技術準備驗收階段電氣試驗附件、接地安裝設備支架安裝作業階段人員準備準備階段設備安裝工具準備調整、緊固、檢查材料準備五、準備階段51技術準備 序號內 容標
3、準1作業指導書上報審核開工前報監理公司、建設單位并審核通過2組織作業人員學習作業指導書并實行安全技術交底制度，使全體作業人員熟悉作業內容、作業標準、安全風險。不缺項、漏項3作業人員應經過應急培訓熟悉本工程現場應急處置方案4辦理動火審批手續動火作業前辦理審批手續。5根據現場工作時間和工作內容填寫安全作業票。作業票填寫正確52人員準備及要求 序號人員配置資格職責1現場負責人有多年施工經驗有較強的施工組織能力處理施工過程中出現的突發問題，保證施工質量及安全，施工開始前向參加工作的相關人員進行交底。2技術負責人有初級以上技術職稱，熟悉電腦操作施工前編制作業指導書及相關的專項方案，處理施工過程中的技術問
4、題，在開始施工前配合現場負責人進行安全技術交底；負責信息上傳及維護基建信息管理系統3質量員具有相關部門頒發的從業資格證對本工序的施工質量負責，施工前對質量通病制定預防措施，施工過程中檢查各部位質量能否滿足驗收要求。4安全員具有相關部門頒發的從業資格證對本工序的安全負責，施工前對可能出現的危險源點進行分析預判并制定相應的預防措施，對現場安全作業情況進行監督5材料員有多年施工經驗熟悉現場施工使用材料對本工程的物資供應負責，保證施工材料及時準確的進入施工現場，確保不因物資供應問題影響施工進度6資料員有資料管理經驗對施工資料進行收集整理，負責檔案移交7變電一次安裝工4具有國家勞動部門頒發的職業機能證書
5、調試施工機械、負責技術性強的工作并對普通工工作進行監護和指導。8普通工10能夠在變電一次安裝工指導下進行輔助工作運輸、擺放工器具及材料，在變電一次安裝工指導下進行技術性不強的輔助工作。53工器具準備及要求 序號名 稱規格/編號單 位數 量相關要求1吊車租用待定臺11.主要工器具要求于開工前向監理公司、建設單位報送工器具清單及合格證，計量器具應有檢驗合格證且在有效期內2砂輪機0.5kW臺13臺鉆0.5kW臺14臺虎鉗5吋臺25木 梯5米個46老虎鉗8吋把57鋼卷尺2m個48扳手10吋把55.4材料準備及要求 序號材料名稱規格/數 量單 位相關要求1鋼芯鋁絞線1.所有材料應按現場要求供貨，保證施工
6、工期要求2金具六、作業階段6.1 施工準備 6.1.1 技術準備：按規程、廠家安裝說明書、圖紙、設計要求及施工措施對施工人員 進行技術交底，交底要有針對性；6.1.2 人員組織：技術負責人、安裝負責人、安全質量負責人和技術工人； 6.1.3 機具的準備：按施工要求準備機具并對其性能及狀態進行檢查和維護； 6.1.4 施工材料準備：金具、槽鋼、鋼板、螺栓等。 6.2 設備基礎安裝及檢查 6.2.1 根據設備到貨的實際尺寸，核對土建基礎是否符合要求，包括位置、尺寸等， 底架橫向中心線誤差不大于 10mm，縱向中心線偏差相間中心偏差不大于 5 mm。6.2.2 設備底座基礎安裝時，要對基礎進行水平調
7、整及對中，可用水平尺調整，用粉 線和卷尺測量誤差，以確保安裝位置符合要求，要求水平誤差2mm，中心誤差5mm。6.3 設備開箱檢查 6.3.1 與廠家、監理及業主代表一起進行設備開箱，并記錄檢查情況；開箱時小心謹 慎，避免損壞設備。6.3.2 開箱后檢查瓷件外觀應光潔無裂紋、密封應完好，附件應齊全，無銹蝕或機械 損傷現象。6.3.3 互感器的變比分接頭的位置和極性應符合規定；二次接線板應完整，引線端子 應連接牢固，絕緣良好，標志清晰；油浸式互感器需檢查油位指示器、瓷套法蘭連接處、 放油閥均無滲油現象。6.3.4 避雷器各節的連接應緊密；金屬接觸的表面應清除氧化層、污垢及異物，保護清潔。檢查均壓
8、環是否變型、裂紋、毛刺。6.4 互感器、避雷器的安裝6.4.1 支架標高誤差5mm，垂直度偏差5mm，頂面水平偏差2mm；6.4.2 避雷器安裝時，必須根據產品成套供應的組件編號進行，不得互換，法蘭間連接可靠；6.4.3 在線監測裝置與避雷器連接導體超過 1m 時應設置絕緣支柱支撐，過長的硬母線應采取預防“熱脹冷縮”應力的措施，接地部位一處與接地網可靠連接，另一處與集中 接地裝置可靠連接；6.4.4 電流互感器二次接線盒或銘牌的朝向應符合設計要求。 6.4.5 避雷器應按廠家規定垂直安裝，必要時可在法蘭面間墊金屬片予以校正。避雷器接觸表面應擦拭干凈，除去氧化膜及油漆，并涂一層電力復合脂。 6.
9、4.6 對不可互換的多節基本元件組成的避雷器，應嚴格按出廠編號、順序進行疊裝， 避免不同避雷器的各節元件相互混淆和同一避雷器的各節元件的位置顛倒、錯亂。 6.4.7 均壓環應水平安裝，不得傾斜，三相中心孔應保持一致。 6.4.8 互感器、避雷器的引線與母線、導線的接頭，截面積不得小于規定值，并要求 上下引線連接牢固，不得松動。 6.4.9 安裝后保證垂直度符合要求，同排設備保證在同一軸線，整齊美觀，螺栓緊固 均勻，按設計要求進行接地連接，相色標志應正確。備用的電流互感器二次端子應短接 并接地。 6.5 支柱絕緣子安裝 6.5.1 支架標高偏差5mm，垂直度偏差5mm，頂面水平度偏差1.5mm/
10、m； 6.5.2 支柱絕緣子瓷柱彎曲度控制在規范規定的范圍內，瓷柱與法蘭結合面膠合牢固，應涂以性能良好的硅類防水膠。瓷裙外觀完好。6.5.3 固定支柱絕緣子的螺栓齊全，緊固。6.5.4 接地線排列方向一致，與地網連接牢固，導通良好。6.6安全技術措施 6.6.1 二次運輸；危險點：機械傷害、其他傷害控制措施：（1）二次運輸時，宜使用吊車進行裝卸。（2）裝卸過程中作業人員不得在吊件和吊車臂活動范圍內的下方停留和通過。（3）搬運過程中，應采取牢固的措施封車，車的行駛速度應小于15km/h，并始終保證電壓互感器、避雷器等豎直、穩定放置，人不得在車箱內混乘。6.6.2 吊裝：危險點：機械傷害、物體打擊
11、、其他傷害控制措施：（1）填寫安全施工作業票 A。拆互感器包裝時，作業人員必須認真仔細，防止拆箱過程中損壞互感器瓷套，同時還應及時將包裝板清理干凈，避免傷腳。（2）用尼龍繩綁扎固定吊索時，必須指定熟練的技工擔任，嚴禁其他作業人員隨意綁扎。（3）吊車在使用工程中應接地，起吊時應緩慢試吊，吊至距地面 200mm 左右時，應暫停起吊，進行調平，并設控制溜繩。（4）司索人員撤離具有墜落或傾倒的范圍后，指揮人員方可下令起吊。 （5）互感器吊到安裝位置后，作業人員方可使用梯子進行就位固定。（6）就位固定時作業人員的雙手應扶持在互感器的側面，嚴禁手握下沿。（7）在校對螺栓孔時，作業人員應使用尖扳手或其他專業
12、工具，嚴禁用手指觸摸校對。 就位后將螺絲緊固，方可拆除吊索。 6.6.3 電容式電壓互感器、避雷器：危險點：機械傷害、物體打擊、其他傷害 控制措施：（1）填寫安全施工作業票 A。 作業人員嚴禁攀爬耦合電容器、避雷器作業。（2）連接上下節時宜使用人字梯進行，作業人員登上人字梯前必須對人字梯的穩定性進 行確認，特別是人字梯的鉸鏈應結實牢固。安全風險辨析及控制措施表 序號危險點風險等級措施1本體安裝可能發生起重傷害、物體打擊、其他傷害二（1）拆互感器包裝時，作業人員必須認真仔細，防止拆箱過程中損壞互感器瓷套，同時還應及時將包裝板清理干凈，避免傷腳。（2）用尼龍繩綁扎固定吊索時，必須指定熟練的技工擔任
13、，嚴禁其他作業人員隨意綁扎。（3）起吊時應緩慢試吊，吊至距地面200mm左右時，應暫停起吊，進行調平，并設控制溜繩。（4）司索人員撤離具有墜落或傾倒的范圍后，指揮人員方可下令起吊。（5）互感器吊到安裝位置后，作業人員方可使用梯子進行就位固定。（6）就位固定時作業人員的雙手應扶持在互感器的側面，嚴禁手握下沿。（7）在校對螺栓孔時，作業人員應使用尖扳手或其他專業工具，嚴禁用手指觸摸校對。就位后將螺絲緊固，方可拆除吊索。6.7安全文明及綠色施工措施 序號內 容措施及注意事項1施工人員施工人員著裝整齊，佩戴胸卡2現場標識清晰現場作業、材料堆放、廢棄物堆放等區域劃分合理，標識美觀清晰。3施工現場禁止吸煙
14、在生活區設置吸煙室。4灰塵較大場所灑水降塵根據天氣情況，及時灑水降塵5廢棄物處理對廢棄的施工材料及材料包裝物回收、分類，將可利用部分集中交售給物資回收部門，不可利用部分送交環衛部門處理；嚴禁燃燒廢棄的材料包裝物。6冬雨季施工雨（雪）后及時清除施工區域內積水（雪）7成品保護對于設備瓷套管，在吊裝過程中進行包裹，防止物體打擊損壞瓷件6.8互感器、避雷器及支柱絕緣子作業工序及工藝標準序號工序工藝標準施工要點工藝編號1電流電壓互感器安裝（1）支架標高偏差5mm，垂直度偏差5mm，相間軸線偏差10mm，頂面水平度偏差2mm/m（2）設備外觀清潔，銘牌標識完整、清晰，底座固定牢靠，受力均勻。設備安裝垂直，
15、誤差1.5mm/m.（3）并列安裝的設備應排列整齊，同一組互感器的極性方向一致。（4）TA、TV支架接地線與接地網兩處可靠連接，本體接地點應與設備支架可靠連接。接地線標識工藝標準參見。0102010102主變壓器接地線安裝（5）電容式套管末屏可靠接地TA備用繞組短接可靠并接地，CVT的套管末屏、TV的N端、一次備用繞組一端應可靠接地。(1)支架組立前對基礎杯底標高、基礎面軸線進行復測。(2)組立支架后找正過程要控制支架垂直度偏差和軸線偏差，灌漿后對支架垂直度偏差和軸線偏差進行復測。(3)控制支架桿頭件不允許歪斜，螺栓孔位置與設備安裝后底座螺孔位置保持一致。(4)吊裝應選擇滿足相應設備的鋼絲繩或
16、吊帶以及卸扣，TA吊裝時吊繩應固定在吊環上起吊，吊裝過程中用纜繩穩定，防止傾斜。(5)電容式電壓互感器必須根據產品成套供應的組件編號進行安裝，不得互換，法蘭間連接可靠(部分產品法蘭間有連接線)。(6)電流互感器安裝時一次接線端子方向應符合設計要求。(7)對電容式電壓互感器具有保護間隙的，應根據出廠說明書要求檢查并調整。01020302032避雷器安裝(1)支架標高偏差5mm，垂直度偏差5m，頂面水平度偏差2mm/m.(2)瓷套外觀完整，無裂紋。(3)設備安裝垂直，誤差1.5mm/m。(4)銘牌應位于易于觀察的一側，標識應完整、清晰。(5)壓力釋放口方向合理。(6)在線監測儀密封良好，動作可靠安
17、裝位置一致，便于觀察，接地可靠計數器三相應調至同一值。(7)所有連接螺栓需齊全、緊固(8)均壓環安裝應無劃痕、毛刺，安裝牢固、平整、無變形均壓環宜在最低處打泄水孔。(9)接地牢固可靠、美觀。接地線標識工藝標準參見。0102010102主變壓器接地線安裝(1)支架組立前對基礎杯底標高、基礎面軸線進行復測。(2)組立支架后找正過程要控制支架垂直度偏差和軸線偏差，灌漿后對支架垂直度偏差和軸線偏差同樣進行復測。(3)控制支架桿頭件不允許歪斜，螺栓孔位置與設備底座安裝后位置保持一致。(4)吊裝時吊繩應固定在吊環上，不得利用瓷裙起吊。(5)必須根據產品成套供應的組件編號進行不得互換，法蘭間連接可靠(部分產
18、品法蘭間琴連接線)。(6)避雷器安裝面應水平，并列安裝的避雷暑三相中心應在同一直線上，避雷器應安裝垂直;避雷器就位時壓力釋放口方向不得朝向巡檢通道，排出的氣體不致引起相間閃絡并不得噴男其他電氣設備。(7)避雷器找正后緊固底座緊固件，所有安泰螺栓力矩值符合產品技術要求。(8)在線監測裝置與避雷器連接導體超過lm時應設置絕緣支柱支撐，硬母線與放電計數器連接處應采取伸縮措施。(9)在線監測裝置的朝向和高度應便于運行人員巡視01020302043支柱絕緣子安裝（1）支架標高偏差5 mm ，垂直度偏差5mm ，頂面水平度偏差2mm/m。（2）絕緣子支柱外觀清潔，無裂紋，底座固定牢靠，受力均勻。（3）垂直
19、誤差1.5mm/m，底座水平度誤差2mm，母線直線段內各支柱絕緣子中心線誤差5mm。（1）絕緣子支架安裝前，對基礎杯底標高誤差，杯口軸線誤差進行測量。（2）支架組立過程控制桿頭件方向，應與頂部橫梁安裝后底部安裝孔位置保持一致，支架找正過程控制垂直度、軸線偏差，門形支架組立后，控制兩支架桿頂標高誤差，灌漿后需要對以上控制數據進行復測。（3）支架頂部橫梁調至水平狀態后，將橫梁與支架之間連接螺栓緊固。（4）絕緣子開箱后，絕緣子支柱彎曲度應在規定的范圍內，絕緣子支柱與法蘭結合面膠合牢固并涂以性能良好的防水膠。瓷裙外觀完好無損傷痕跡，需要組裝絕緣子嚴格按照廠家提供產品組裝編號進行，與絕緣子頂部母線固定金
20、具一同組裝，使用鍍鋅螺栓進行組裝，絕緣子對接法蘭處調整至不錯口狀態，將頂部與金具及絕緣子節與節之間的連接螺栓緊固。（5）依據安裝圖紙確定組裝后的支柱絕緣子安裝方向及其安裝位置就位，找正后緊固底部與橫梁連接螺栓。（6）所有連接螺栓應用鍍鋅螺栓，根據螺栓規格進行扭矩檢測。0102030102七、 質量控制措施及檢驗標準 7.1 質量控制措施7.1.1 設備在運輸、保管期間應防止傾倒或遭受機械損傷；運輸和放置應按產品技術 要求執行。 7.1.2 設備整體起吊時，吊索應固定在規定的吊環上。 7.1.3 設備到達現場后，應作下列外觀檢查： (1)外觀應完整，附件應齊全，無銹蝕或機械損傷。 (2)油浸式互
21、感器油位應正常，密封應良好，無滲油現象。 (3)電容式電壓互感器的電磁裝置和諧振阻尼器的封鉛應完好。 7.1.4 互感器的變比分接頭的位置和極性應符合規定。7.1.5 二次接線板應完整，引線端子應連接牢固，絕緣良好，標志清晰。7.1.6 互感器油位指示器、瓷套法蘭連接處、放油閥均應無滲油現象。7.1.7 隔膜式儲油柜的隔膜和金屬膨脹器應完整無損，頂蓋螺栓緊固。7.1.8 油浸式互感器安裝面應水平；并列安裝的應排列整齊，極性方向應一致并符合 設計要求。7.1.9 電容式電壓互感器必須根據產品成套供應的組件編號進行安裝，不得互換。各 組件連接處的接觸面，應除去氧化層，并涂以電力復合脂。7.1.10 均壓環應安裝牢固、水平，不得出現歪斜，且方向正確。具有保護間隙的，應 按制造廠規定調好距離。7.1.11 引線端子、接地端子以及密封結構金屬件上不應出現不正常變色和熔孔。7.1.12 放電計數器不應存在破損或內部有積水現象。
