博物館通風與空調工程施工方案(31頁).doc

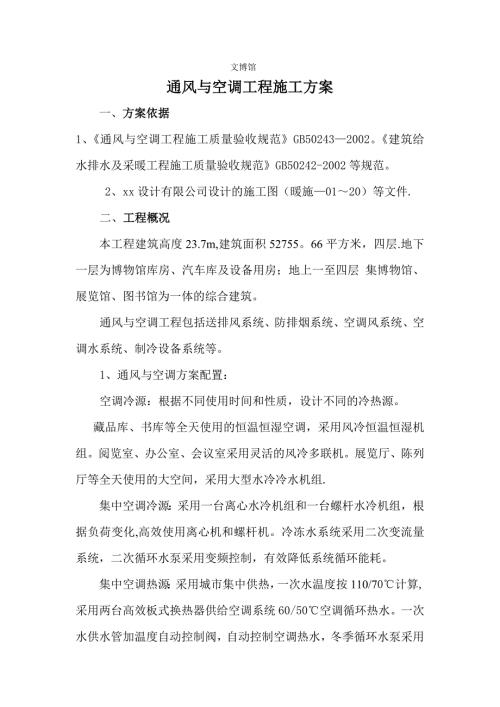

1、文博館通風與空調工程施工方案一、方案依據1、通風與空調工程施工質量驗收規范GB502432002。建筑給水排水及采暖工程施工質量驗收規范GB50242-2002等規范。 2、xx設計有限公司設計的施工圖(暖施0120)等文件.二、工程概況本工程建筑高度23.7m,建筑面積52755。66平方米,四層.地下 一層為博物館庫房、汽車庫及設備用房;地上一至四層 集博物館、展覽館、圖書館為一體的綜合建筑。通風與空調工程包括送排風系統、防排煙系統、空調風系統、空調水系統、制冷設備系統等。1、通風與空調方案配置:空調冷源:根據不同使用時間和性質,設計不同的冷熱源。藏品庫、書庫等全天使用的恒溫恒濕空調,采用

2、風冷恒溫恒濕機組。閱覽室、辦公室、會議室采用靈活的風冷多聯機。展覽廳、陳列廳等全天使用的大空間,采用大型水冷冷水機組.集中空調冷源:采用一臺離心水冷機組和一臺螺桿水冷機組,根據負荷變化,高效使用離心機和螺桿機。冷凍水系統采用二次變流量系統,二次循環水泵采用變頻控制,有效降低系統循環能耗。集中空調熱源:采用城市集中供熱,一次水溫度按110/70計算,采用兩臺高效板式換熱器供給空調系統60/50空調循環熱水。一次水供水管加溫度自動控制閥,自動控制空調熱水,冬季循環水泵采用二次循環變頻水泵。空調冷凍水系統,采用落地膨脹水箱定壓,夏季采用自來水補水;冬季補給軟化水,防止系統結垢.循環水系統采用全程水處

3、理進行精細過濾、防澡、防垢和自動排污。空氣調節的藏品庫房和陳列室應對新風采取過濾凈化措施.熏蒸室設單獨的排風豎井,經過專用的空氣凈化裝置后排至屋面。博物館一至三層陳列室,分別設組裝式 空調機,并設出效過濾段、表冷段、加濕段、二次回風段,送風機段等,新風排風設轉輪熱回收,送風采用旋流散流器均勻送風,保證冬季送風至地面。城市展覽廳采用柜式空調機加新風換氣機,設在空調機房,送風采用方形散流器下送風。辦公室采用多聯機空調,新風采用集中空調冷熱水的新風機組,每層一臺。圖書館閱覽室、展銷中心采用多聯機空調,新風采用帶熱回收的集中空調冷熱水的新風機組三臺,分別采用豎向風道送風到一至四層。通過采用集中冷熱水的

4、新風機組補充多聯機冬季制熱,提高空氣品質。紙質書畫庫采用單獨的一臺風冷恒溫恒濕機,精確控制其溫度濕度;其余文物庫采用兩套風冷恒溫恒濕機,進入庫房的新風設帶中效過濾的新風熱回收機組。每個庫房送風口設電動調節閥,調節各庫的濕度。預留兩個獨立庫房的空調機房,可根據需要安裝恒溫恒濕機;其余庫房預留除濕機、恒溫恒濕空調機電源,根據庫房儲存需要精確控制庫房溫度濕度.文物庫按0。5次/時換氣量設置全熱回收換氣機,與其恒溫恒濕機串聯運行,并與走到排煙、氣體滅火事故通風合用一套通風管道。密集書庫、集藏書庫分別設置單獨的風冷恒溫恒濕機組。冷凍水系統控制:風機盤管有帶電動閥的溫控器三速開關控制:裝配式空調機、柜式空

5、調機、新風機設比例調節電動閥,自動控制溫度.空調系統設二氧化碳濃度傳感器,自動控制新風閥、回風閥的開啟比例或新風換氣機開度,達到節能目的.新風空調系統的支管設EN型定量調節器,以均勻分配新風。2、空調房間的設計參數:名稱夏季空調室內溫度夏季相對濕度冬季空調溫度冬季相對濕度新風量m3/h。p噪聲dB(A)備注博物館展廳26601845602055中效過濾博物館休息廳266018/3055辦公、會議室266518/3045紙質書畫庫10265060102650600.5次/時55恒濕變溫中效過濾藏品庫10264065102640650.5次/時55密集庫房10264560102645600。5次/

6、時60中效過濾集藏書庫10264560102645600.5次/時60中效過濾圖書館閱覽室266518/3050城市展覽館276518/20553、送排風系統:3.1 送風系統:3。1。1 XF-11系統:博物館地下層/軸區間送風機(K10)G4X送風系統。 博物館地下層1/6/-軸(KT1-1機房)T5混流送風系統。3。1。3 SF11系統:地下層車庫,T6混流風機送風系統。SF16系統:地下層變配電間等,T10柜式離心送風系統。SF17系統:地下層冷凍機房等,T11柜式離心送風系統。XF-1系統:博物館一樓(K10)G4X送風系統。XF-1系統:博物館二樓(K10)G-4X送風系統。3。1

7、。6XF-2系統:圖書館一、二樓閱覽室,三樓培訓中心,四樓辦公室。K15全熱回收型新風機組(機房設在屋面),豎井內干管,送、回風系統.3。1。7XF-3系統:圖書館一樓大廳,二樓閱覽室,三樓多媒體室等,四樓會議室、研究室等。K15全熱回收型新風機組(機房設在四樓),豎井內干管,送、回風系統。XF-4系統:圖書館一、二樓圖書購銷中心,三樓古籍室等。K15全熱回收型新風機組(機房設在四樓),豎井內干管,送、回風系統.3。1.9 XF12系統:1F層3/6-/軸空調機房,博物館一樓辦公室、會議室,K10柜式新風機送風系統。3110 ZSF11系統:地下層1樓梯間,T6混流風機風井正壓送風。 ZSF-

8、2系統:1樓梯間,T6混流風機風井正壓送風.3。2排風系統:3.2。1PF-1-4系統:圖書館地下層變配電間等,T12柜式離心風機排風系統。3。2。2 PF1系統:博物館2#衛生間1F,、1F夾層、2F、2F夾層,T15柜式離心風機排風系統。 PF1-?系統:博物館一樓1#、5#、6#衛生間,T7排風機排風系統。3。2.4PF1?系統:展覽館一樓3衛生間,T7排風機排風系統。3。2.5PF1-5系統:圖書館一樓大廳,HTF-1 6。5排風機排風系統。3.2。6PF1-6系統:圖書館一樓大廳,HTF-1 6.5排風機排風系統。3.2。7 PF1-?系統:圖書館一樓7#衛生間,T7排風機排風系統。

9、3。2。8PF1?系統:博物館二樓10#衛生間,T7排風機排風系統。3。2.9PF2-5系統:圖書館二樓通道,HTF-1 6.5排風機排風系PF1-?系統:圖書館二樓7#衛生間,T7排風機排風系統。3。2.11 PF3-5系統:圖書館三樓通道,(T3)HTF1 6.5#排風機排風系統。 PF1?系統:博物館三樓10#衛生間,T7排風機排風系統。 PF36系統:圖書館三樓通道,T3排風機排風系統.3.2。14 PF1?系統:圖書館三樓7#衛生間,T7排風機排風系統。3.2。15 PF4-6系統:圖書館四樓通道,T3排風機排風系統。3.2。16 PF1-?系統:圖書館四樓7#衛生間,T7排風機排風

10、系統。4、防排煙系統:4.1 PYF-1-1系統: 博物館地下層/軸(排煙機房),T3軸流排煙和T16柜式離心排風系統。4。2 PYF1-2系統: 博物館地下層(KT-11機房內)T4軸流排煙機排煙排風系統。4。3 PYF-13系統: 博物館地下層(一夾層KT1-2機房內)T4軸流排煙機排煙排風系統。4.4PYF-17系統:地下層車庫T9柜式離心風機排煙排風系統。4.5PYF-1-8系統:地下層車庫T9柜式離心風機排煙排風系統。4.6 PYF19系統:地下層車庫T9柜式離心風機排煙排風系統.4。7PYF-110系統:地下層車庫,T9柜式離心風機排煙排風系統。4。8 PY1-5系統:圖書館地下層

11、,T4軸流排煙機排煙排風系統。4.9PYF-1-6系統:地下層水泵房、冷凍機房,T10柜式離心風機排煙排風系統。4。10 PY-1系統:博物館1F、1F夾、2F、2F夾層辦公走道排煙。T3軸流排煙機排煙系統。4.11 PY-2系統:博物館4#樓梯間前廳1F、2F、3F層排煙和博物館1F夾層基本陳列廳、2F夾層專題陳列廳、3F夾層臨時展廳。T1軸流排煙機排煙系統。4。12 PY-3系統:博物館1F基本陳列廳、E型客梯大廳;2F夾層專題陳列廳、E型客梯大廳;3F夾層臨時展廳。T1軸流排煙機排煙系統。4.13 PY4系統:博物館1F基本陳列廳;2F夾層專題陳列廳;3F夾層臨時展廳。T1軸流排煙機排煙

12、系統。4.14 PY5系統:展覽館1F層密集庫房,T2軸流排煙機風井事故排煙系統.4.15 PYF-6系統:展覽館1F層:密集庫房事故排風和辦公間走道、會議室排煙;展覽館3F層下中廳排風。T1軸流排煙機風井排煙排風系統.5、空調風系統:51地下層1/5/軸KT-1-1機房:HKT-1-1系統: K11風冷恒溫恒濕機,博物館地下層庫房空調風系統。HKT-12系統:K13風冷恒溫恒濕機,國畫庫書法拓印空調風系統。K18柜式新風換氣機空調風系統.博物館地下層攝影室、檔案室、鑒定室等四面出風多聯機空調系統。521F夾層/-軸KT1-1機房:K1組合式空調機組系統:博物館一樓基本陳列廳新風、空調風、回風

13、系統.53 博物館一樓辦公室、廣播室、弱電監控機房等四面出風多聯機空調系統。博物館一樓小賣部、消防監控室、保衛室等四面出風多聯機空調系統。博物館1F夾層辦公室、音像制作中心等四面出風多聯機空調系統.541F夾層/-軸KT12機房: HKT-13系統: K11風冷恒溫恒濕機,博物館地下層庫房空調風系統。K18柜式新風換氣機空調風系統。K1組合式空調機組系統:博物館一樓基本陳列廳、E型客梯大廳新風、空調風、回風系統。551F層/1/C軸KT13機房:K3立式風柜空調機組系統:展覽館一樓門廳、成果公示廳、新聞展示廳新風、空調風、回風系統. K17柜式新風換氣機空調風系統。56展覽館一樓辦公室、會議室

14、等四面出風多聯機空調系統.57 1F層2/6-/軸KT1-4機房:K11風冷恒溫恒濕機,展覽館一樓密集庫房空調風系統.K18 柜式新風換氣機風系統。581F夾層/-軸處KT1-5機房: K6立式風柜空調機組系統:博物館一樓報告廳、音響室等新風、空調風、回風系統。K16柜式新風換氣機風系統。59風機盤管、新風換氣機系統: 博物館一樓/-軸貴賓室:風機盤管空調風系統.K20吊頂式新風換氣機風系統。博物館一樓-/軸多媒體視聽室,K9超薄吊頂柜式機組空調風系統。博物館一樓-/-軸小賣部,K20吊頂式新風換氣機風空調風系統。510 圖書館一樓閱覽室、圖書購銷中心、大廳等四面出風多聯機空調系統。5112F

15、夾層-/軸KT2-1機房:K1組合式空調機組系統:博物館二樓專題陳列廳新風、空調風、回風系統.512 博物館二樓辦公室、會議室四面出風多聯機空調系統.博物館2F夾層辦公室等四面出風多聯機空調系統。5132F夾層/-軸KT2-2機房:K1組合式空調機組系統:博物館二樓專題陳列廳和E型客梯大廳新風、空調風、回風系統.博物館二樓E型客梯大廳,K8超薄吊頂柜式機組空調風系統。5142F層/-1/C軸KT2-3機房: K4立式風柜空調機組系統:展覽館二樓觀眾區新風、空調風、回風系統。K16柜式新風換氣機風系統。展覽館二樓觀眾區, K8超薄吊頂柜式機組空調風系統。5152F層1/7/軸KT24機房:K4立

16、式風柜空調機組系統:展覽館二樓觀眾區新風、空調風、回風系統.K16柜式新風換氣機風系統。516圖書館二樓閱覽室、圖書購銷中心四面出風多聯機空調系統。5173F夾層-/軸KT3-1機房: K1組合式空調機組系統:博物館三樓臨時展廳新風、空調風、回風系統.5183F夾層/2/J-軸KT3-2機房:K2組合式空調機組系統:博物館三樓臨時展廳和E型客梯大廳等新風、空調風、回風系統.519 3F層/1/C軸KT33機房:K3立式風柜空調機組系統:展覽館三樓規劃展廳新風、空調風、回風系統。 K17柜式新風換氣機風系統。520 展覽館三樓多媒體展示室,K9超薄吊頂柜式機組空調風系統.5213F層1/7/-軸

17、KT3-4機房:K3立式風柜空調機組系統: 展覽館三樓規劃展廳新風、空調風、回風系統。K17柜式新風換氣機風系統.5223F層-/-1/D軸HKT3-5機房: K12風冷恒溫恒濕機系統:圖書館三樓基藏書庫空調風系統。 K19柜式新風換氣機風系統.523 圖書館三樓讀者自修室、社教培訓中心、多媒體室、資源共享中心、古籍室、地方文獻室等四面出風多聯機空調系統。5244F層2-3/B1/B軸KT43機房:K3立式風柜空調機組系統:展覽館四樓展廳、展廳環廊新風、空調風、回風系統。K17柜式新風換氣機風系統。5254F層1/7-/C-軸KT44機房:K3立式風柜空調機組系統:展覽館四樓展廳環廊新風、空調

18、風、回風系統。K17柜式新風換氣機風系統。526圖書館四樓辦公室、會議室、文化研究開發中心、個人研究室等四面出風多聯機空調系統。6、空調水系統61空調冷凍水系統管道,由冷凍機房冷水機組的供水管經二次循環泵送至分水缸分配供水,供應各系統中空調設備所用;由冷凍機房的集水缸將各系統中空調設備的回水集中后,經冷凍水全程水處理器處理和一次循環泵加壓送至冷水機組的回水管路。62空調冷凍水系統的補水,由市政給水網引入冷凍機房,夏季經軟水箱、脫氣機補水;冬季經自動軟水器、軟水箱和補水泵加壓、落地膨脹水箱定壓,補給軟化水.63空調熱水(冬季熱源)系統管道,由市政熱網引入冷凍機房,經板式換熱器和二次循環泵加壓送至

19、分水缸分配供給系統中空調設備。64冷卻循環水系統,經全程水處理器處理循環利用(詳見給排水分部)。65 博物館空調水豎向系統管道: L1系統:由冷凍機房分水缸、集水缸分配出供、回水管道,至/1/K-軸處管道井引上KT12(1F夾層)、KT22(2F夾層)、KT32(3F夾層)的空調機房和2F層E型客梯大廳的K8吊頂柜式機組。機房空調冷凝水分別排入管道井冷凝水立管后,排至地下室集水坑;2F層E型客梯大廳的K8吊頂柜式機組的冷凝水管道匯集后,在/軸處排至地下室集水坑。L2、L3、L6系統:由冷凍機房分水缸、集水缸分配出供、回水管道,呈樹干式在地下層敷設至/軸、/1/J軸和/軸處分別引上管道井或空調機

20、房:在1/5/軸處向下分配給地下層KT1-1空調機房的K11和K13空調機.L2系統立管,引上KT11(1F夾層)、KT21(2F夾層)、KT31(3F夾層)機房的K1空調機組.機房空調冷凝水分別排入管道井冷凝水立管后,排至地下室集水坑。L3系統立管,在XF-11送風機房分配給本機房K10柜式新風機;向上分配給1F層、1F夾層、2F層、2F夾層XF-1送風機房的K10柜式新風機。機房設備冷凝水分別排入冷凝水立管后,排至地下室集水坑。L6系統立管,在地下層/軸處向上分配給1F夾層KT1-5機房K6柜式空調機、1F層多媒體室K9吊頂柜式機組及貴賓室K5風機盤管和3F層KT3-5機房K12恒溫恒濕機

21、組.L6系統設備冷凝水排水管道:1F夾層KT1-5機房K6柜式空調機冷凝水排水管道單獨排入下層(1F層)衛生間; 1F層K9吊頂柜式機組及貴賓室K5風機盤管的冷凝水排水管道匯集后,就近排入本層衛生間;3F層KT35機房K12恒溫恒濕機組的冷凝水排水管道,由機房引下二樓接入多聯機冷凝水排水管道后,排入衛生間。66 展覽館空調水豎向系統管道:展覽館空調水系統管道,由冷凍機房分水缸、集水缸分配出供、回水管道,沿地下層軸敷設至軸處,分支出L4立管系統和L5立管系統。L4系統立管,在地下層/軸處向上至一樓后,轉向至-/1/C軸KT13機房,分配給本機房K3立式風柜空調機組;向上分配給2F層KT23機房K

22、4立式風柜空調機組和本層展覽環廊的K8吊頂柜式機組、3F層KT3-3機房K3立式風柜空調機組及4F層KT4-3機房K3立式風柜空調機組。L4立管系統設備冷凝水排水管道:KT13機房、KT23和KT33機房空調機組的冷凝水排水管,分別排入機房冷凝水排水立管;KT4-3機房空調機組的冷凝水,排入屋面排水系統;2F層展覽環廊K8吊頂柜式機組的冷凝水管匯集后,排入KT2-3機房內冷凝水排水立管。冷凝水立管的排水排入地下室集水坑。L5系統立管,在地下層/軸處向上,分配給 KT14至KT44機房空調機組。1F層XF1-2機房K10柜式新風機的冷凍水循環管道,在KT14機房內立管分配引出。L5立管系統設備冷

23、凝水排水管道:1F層XF12機房K10柜式新風機的冷凝水排入地下室集水坑;KT14、KT2-4和KT34機房設備冷凝水排水管道,分別排入機房冷凝水排水立管,排入地下室集水坑;KT4-4機房設備冷凝水管道排水,排入屋面排水系統.67 圖書館空調水豎向系統管道:L7系統立管:圖書館空調水豎向系統管道,由冷凍機房分水缸、集水缸分配出供、回水管道,沿地下層軸(經過水泵房)敷設至/軸處,轉經樓層盥洗間至屋頂XF2集中新風機房K15全熱回收新風機組;設在4F層/軸XF3和-/軸XF-4集中新風機房K15全熱回收新風機組的冷凍水循環管道,由本層盥洗間立管分配引出.L7立管系統設備冷凝水排水管道:屋頂XF-2

24、集中新風機房K15設備冷凝水管道排水,排入屋面排水系統;4F層XF3和XF4設備冷凝水管道排水,分別引下排入下層多聯機空調冷凝水管道.三、施工準備1、技術準備組織技術人員認真閱讀、熟悉、消化設計施圖和圖紙會審紀要以及相關標準圖集等文件.準確、完善地領會掌握GB50243-2002和GB502422002等規范中相關條款的要求。針對子分部、分項工程中的具體要求做出具體的技術準備。2、施工組織準備結合本分部工程實際情況,建立一個施工組織體系。配置專業工長一人;專業技術人員:空調風系統一人,空調水系統一人,設備安裝與調試一人。質安員一人。相關職能人員分工協作,在項目部統一管理領導下,對工程質量、進度

25、、安全文明施工等嚴格控制,做好施工管理與服務工作。3、施工機具準備常用工機具如下表:機具名稱計劃量機具名稱計劃量機具名稱計劃量龍門剪板機2臺電焊機3臺手拉葫蘆10t2個折方機2臺電錘6把對講機5組聯合咬口機2臺臺鉆2臺風速儀1臺立式咬口機2臺沖擊鉆2把轉速儀1臺單邊咬口機2臺電動剪刀2把風壓測試儀1臺砂輪切割機4臺手電鉆6把聲級計1臺套絲機2臺手拉葫蘆5t6個電動試壓泵1臺60T汽車吊1臺30T汽車吊1臺5T叉車1臺根據現場施工實際情況,需要配置專用或較大型機具時,隨時配置到場。4、專業班組施工人員的配備本分部工程施工班組人員的配備,分為加工制作、安裝與調試、防腐、保溫等。根據現場施工實際,統

26、籌調配,合理組合。按分部、子分部劃分為三個綜合型班組.如下表: 專業班組人力計劃表:工種名稱計劃人力工種名稱計劃人力工種名稱計劃人力空調風系統:空調水系統:設備安裝:通風工30管道工18起重工4電氣焊工5管焊工6機電設備工8鉗工8鉗工3鉗工 2油漆防腐3油漆防腐3架子工6保溫6保溫8普工12普工6普工8四、主要項目施工方法及要求1、預留、預埋(1)、空調風系統,通風與空調預留、預埋的工作,跟隨配合土建結構工程施工進行。主要工作為豎井、樓板洞和穿墻洞的預留。為便于拆除預留和預埋,采用木制盒預埋方式,按風管規格大小四邊各放大100mm要固定穩固和方正,不影響合模,拆模后應立即剔出木盒。 (2)、空

27、調水系統管道,在樓板、墻體上用鋼套管預埋留洞,待土建打完混凝土達到一定強度時,將鋼套管松動拔出,然后刷上機油以備下次使用。預埋要求如下表.(3)、空調風系統和空調水系統管道,在人防區域的預留、預埋,按人防工程相關規范規定執行。(4)、空調水管道預留、預埋洞口規格表:空調水管道規格 DN32325070100125150200250洞口尺寸(鋼套管) mm100150200木制盒木制盒木制盒木制盒尺寸mm100100150150200200250250300300400400本項目為確保“中州杯”,爭創魯班獎工程,在分部分項的預留、預埋工程中,要求結構上彈出控制標高線,頂板上彈出控制軸線,預埋木

28、盒或鋼管基底要清理干凈,保證不粘連混凝土.(5)、設備基礎預留預埋:對于風機、空調機組、水泵、水箱等設備,待到貨后核對好基座安裝尺寸,方可做基礎預埋,并按設計及施工規范要求施工。(6)、需要土建專業預留空調水和空調風管道的孔洞,暖通專業配合檢驗和報驗,共同做好密切配合。2、空調風系統管道做法(1)、工程技術人員要認真閱圖,分清不同用途管徑,采用不同壁厚的鍍鋅板制作風管,用料規格應符合施工規范GB-50243-2002及設計要求。板材選用厚度如下表:鍍鋅板材選用厚度表:風管直徑D或邊長尺寸b圓形風管mm矩形風管mm低壓、中壓系統風管高壓系統風管D(b)3200.50.50.75320 D(b)4

29、500.60.60。75450 D(b)6300。750。60.75630 D(b)10000。750。751。01000 D(b)12501.01.01.01250 D(b)20001.21。01。22000 D(b)4000按設計1.2按設計注:、排煙系統風管板材厚度按高壓系統選用。、上表以鍍鋅板為例列出.其他材質類風管板材厚度的選用,詳見規范要求。風管系統壓力類別劃分如下表:壓力類別系統工作壓力P(Pa)密封要求低壓系統P500接縫和接管連接處嚴密中壓系統500 P1500接縫和接管連接處增加密封措施高壓系統P1500所有的拼接縫和接管連接處,均應采用密封措施。(2)、空調風系統工程制作

30、工藝流程:下料剪切咬口制作風管折方成形鉚法蘭翻邊法蘭下料打鉚釘孔焊接打螺栓孔刷漆領料檢驗合格就位安裝.(3)、風管使用法蘭連接方式及用料如下表金屬矩形風管法蘭選用表:矩形風管大邊長mm法蘭選用規格mm螺栓規格630253M6630253M8(M6)8001250304M816002500404M8金屬圓形風管法蘭選用表(mm):風管直徑D法蘭材料規格螺栓規格扁鋼角鋼D140204/M6140D280254/280D630/253630D1250/304M81250D2000/4043、空調通風管及部件加工(1)、法蘭焊接要求平整,其偏差不大于1mm,對角線偏差不大于3mm,邊長偏差不大于3mm

31、;鉚釘孔距不大于130mm;螺栓孔距不大于150mm。焊完法蘭后,先除去焊渣再刷防銹漆兩道。(2)、風管加工板材剪切必須進行下料復核,以免有誤,按劃線形狀用機械剪和手工剪進行剪切。下料時應注意留出翻邊量。本工程板材采取咬口方式,按照相關規范和圖集要求進行。咬口后的板按畫好的線在折方機上折方、縫合。(3)、矩形風管的彎頭,采用內外弧制作,當邊長大于500mm時,應在管內設置導流片,導流片的迎風側邊沿應圓滑,其兩端與管壁的固定應牢固。同一彎管內導流片的弧長應一致。(4)、風管與法蘭連接翻邊量應控制在68mm。風管與法蘭鉚接時,先用固定畫尺把翻邊線畫出,然后法蘭套在畫出的線位進行鉆孔鉚接,在鉚接前要

32、注意風管及法蘭方正及角度。(5)、風管大邊長大于或等于630mm和保溫風管邊長大于或等于800mm時,其管段長于1。2m以上均采取加固措施。 4、風管及部件制作質量要求:按照GB50243-2002中相應項執行。5、風管及部件安裝(1)、工作條件土建主體工程、地坪等已施工完畢;風管及部件已加工完畢.安裝現場清潔完成,已具備組裝風管及部件的施工條件。風管及部件的支吊架已完成制作且合格。預留預埋及風管路徑和標高已復核,符合安裝要求。(2)、工藝流程確定標高制作吊架設置吊點安裝吊架預檢風管 就位風管編排法蘭連接找正檢驗保溫。(3)、風管及部件安裝,分系統逐層進行。按圖紙要求和土建基準線確7定安裝標高

33、;吊架安裝時,按風管中心線找出吊桿安裝位置,做標記,再將加工好的吊桿安裝固定;吊桿與橫擔用便于調整的螺母旋擰固定。吊架吊桿安裝間距如下表。風管吊架吊桿安裝間距表:圓形風管直徑或矩形風管大邊長的尺寸水平風管間距垂直風管間距400mm4 m(3。4 m)4 m(3.4 m)1000 mm3 m(2。5 m)3 。5m(2。98 m)1000 mm2 m(1.7 m)2 m(1.7 m)(3)、根據現場實際可以將風管在地面連成一定長度,分段吊裝;也可以將風管在吊架上逐節連接。風管安裝順序一般先主干,后分支。防火閥或消聲器安裝時,當大邊超過500mm時,應單設吊架。風管安裝法蘭連接墊料,輸送空氣溫度低

34、于70的風管,采用橡膠板、鼻孔海橡膠板、綿密封膠帶作密封;輸送空氣或煙氣溫度高于70的風管,采用石棉橡膠板;螺栓穿行方向一致,擰緊度松緊一致。6、風管及部件安裝質量要求:按照GB502432002中相應項執行。7、風管及部件保溫:工藝流程:領料粘貼保溫釘保溫板材下料鋪敷保溫材料粘縫。粘貼保溫釘前,將風管壁上塵埃、污物等清除干凈.將粘貼劑分別涂抹在風管和保溫釘上,稍干后將保溫釘粘固在風管上。保溫釘的粘貼密度:12個/。保溫板材下料下料要準確、切割整齊、搭接縫嚴密平整,縱橫縫錯開.8、風管漏光及漏風量測試(1)、漏光法檢測,是利用光線對小孔或縫隙的強穿透力,對系統風管嚴密程度進行檢測的方法。采用不

35、低于100W帶安全保護的低電壓光源,在風管內或風管外,沿被測部位緩慢移動,在另一側進行觀察。一旦發現風管某處有光線射出,再說明發現明顯漏風處,同時做好標記,并采取有效措施做密封處理及記錄。對系統風管的檢測,分段進行,匯總分析。以總管和干管為主。低壓風管每10m接縫不應大于2處,且每100m接縫平均不大于16處,為合格;中壓系統每10m接縫不應超過1處,且每100m接縫平均不大于8處,為合格。檢查中發現有條縫透光的應及時進行密封處理。(2)、漏風量測試 采用正壓風管式漏風量測試裝置。正壓風管式漏風量測試裝置由風機、連接風管、測壓儀器、整流柵、節流器和標準孔板組成.裝置風機的風壓和風量,分別大于被

36、測系統風管規定的試驗壓力及最大允許漏風量的1。2倍;試驗壓力的調節,采用調整風機轉速或采用控制節流裝置開度的方法;漏風量值必須在系統經調整后,保持穩壓的條件下測得。漏風量測試裝置的壓差測定,采用微壓計,其最小讀數分格不大于2.0Pa。漏風量計算公式:Q=3600aAn(2/)0.5p式中Q漏風量(m3/h);空氣流束膨脹系數;a孔板的流量系An-孔板開口面積 (m2)空氣密度(kg/m3);p-孔板差壓(Pa).五、空調水系統管道與附件安裝1、工藝流程安裝準備預制加工主干管安裝立管安裝支管安裝管道試壓管道沖洗防腐和保溫。2、管道安裝(1)、管材與連接方式:空調冷凍水系統管道安裝,管材:DN50

37、者,采用熱鍍鋅鋼管,管件螺紋連接;DN70者,采用無縫鋼管,焊接連接.無縫鋼管選用規格如下:DN70=763.5 DN80=894 DN100=1084 DN125=1334 DN150=1594。5DN200=2196 DN250=2736.5 DN300=3257。5 DN350=3779 DN400=4269 DN500=5309 DN600=6309自來水、軟水管道,采用熱鍍鋅鋼管,管件螺紋連接。空調冷凝水系統管道安裝,采用熱鍍鋅鋼管,管件螺紋連接;水平干管保持0.008坡度坡向排水立管;支管保持0。01坡度。立管處、空調基座排水立管處均設存水彎.空調冷凍水系統中,最低點配置DN50泄

38、水裝置;當主管小于DN150時,配置DN25泄水裝置。在最低點處配置ZD型DN25自動排氣閥.(2)、管道布置原則:按照施工圖布置和規范規定,結合現場實際,綜合統籌、優化。除剖面圖注明管道的標高外,吊頂內空調、通風管道均貼梁安裝;水管安裝風管下.地下車庫空調風管與水管安裝一個標高層內,交叉處水管繞行躲讓.(3)、金屬管道的焊接:作業條件 、按要求準備好管材、配件及必須的材料,焊接設備和工、機具等。、作業場地清潔整理,無易燃易爆物品及雜物。消防用具配備齊全。水、電源能滿足施工需要。、在較封閉的場地施焊時,具備良好的通風條件.施焊工藝流程:鋼管坡口對口點焊定位施焊焊口清理實驗檢驗。管道焊接材料的品

39、種、規格、性能與所焊管材(母材)相符一致;管道對接焊口的組對和坡口形式及尺寸,按照GB502432002規范中表內規定執行。焊條在使用前,做烘干處理。堿性低氫型焊條在使用前烘干處理,一般采用250350,烘干12h;酸性焊條根據受潮的具體情況在70150烘箱中,烘干1h。焊條的直徑選擇如下表:焊件厚度(mm)焊條直徑(mm)4不超過焊件厚度4123。24.0124。0以焊條直徑選定焊接電流如下表:焊條直徑(mm)焊接電流(A)2。550803.21001304。01602105.02002705。8260300電弧焊工藝:、焊接中必須把握好引弧、運條、收尾三要素.引弧、運條見工藝圖示;收尾無論

40、何種位置的焊縫,在收尾操作時,均以維持正常熔池溫度,做無直線移動的橫點焊動作,逐漸填滿熔池,而后將電弧拉向一側提起滅弧.、水平固定的管子分半運條角度:為保證焊縫質量,在焊前半圈時,應在水平最高點過去515mm處熄弧。后半圈的焊接,由于起弧時容易產生塌腰、未焊透、夾渣、氣孔等缺陷,對于仰焊處接頭,將先焊的焊縫端頭用電弧割去不小于10mm一部分。垂直位置固定管子焊接,即橫焊:見工藝圖示。水平管單面焊雙面成形轉動焊接:見工藝圖示。注意事項:根部及表面焊時,運條與固定管焊接相同。但焊條無向前運條的動作,而是管子向后轉動。每層焊縫必須細致清理,以免出現層間夾渣、氣孔等缺陷。焊接時,各段焊縫的接頭搭接好并

41、相互錯開.尤其是根部一層焊縫的起頭和收尾更應注意。焊接時,兩側慢,中間快,使兩側坡口充分熔合。對于厚壁管子,保證焊縫層間熔合良好尤為重要。管道與設備連接處,設置柔性接頭。在系統沖洗合格后,方與制冷機組、空調設備相連通。(4)閥門選用與單體試驗電動等自控閥門在安裝前進行單體調試,包括開啟、關閉等動作試驗。空調冷凍水管道的閥門:DN80采用閘板閥(PN=1。6MPa),DN100采用蝶閥(PN=1.6MPa)。冷凍機房工藝管道上的閥門做單體強度和嚴密性水壓試驗。強度試驗壓力為公稱壓力的1.5倍,持續時間5min后,無滲漏為合格.嚴密性試驗壓力為公稱壓力的1.1倍,試驗壓力在試驗持續時間內保持不變,

42、無滲漏為合格。閥門嚴密性水壓試驗持續時間如下表:公稱直徑DN最短實驗持續時間(s)嚴密性試驗金屬密封非金屬密封501515652003015250450603050012060(5)、鋼套管的設置:冷凍水管道在穿過地下室外墻及屋面處,設置剛性防水鋼套管。在穿過內墻、過板處,設置一般鋼套管。套管設在保溫層的保護層外(保溫層不間斷);過墻套管用1.0mm厚鍍鋅板制作,過板套管用鋼管制作,且高出板飾面30mm。(6)、管道支、吊架的選用制作與安裝: 管道支、吊、托架的具體型式和設置位置,型式:參見國標88R420;設置位置:按照GB502432002規范中相關條款執行。如冷凍機房工藝管道及總、干管的

43、支吊架,采用彈簧式承重防晃型式;立管(豎井內):在二樓設置導向支架;與設備連接管道的吊架,有減震措施;在管道起點、閥門、三通、彎頭及長度每隔15m,采用承重防晃型式。 管道支、吊、托架,設置于保溫層的外部,采用防腐墊木鑲襯。管道支、吊、托架,刷防銹漆兩道.管道支、吊架最大間距按設計要求:DN25 2.0m,DN50 3.0m,DN80 4。0m,DN100 4。5m,DN125 5。0m,DN150 6。0m,DN200 7。0m,DN200 7.0m,DN250 8。0m,DN300 8。5m.DN300以上按DN300間距執行。(7)、空調冷凍水系統管道安裝后,進行水壓試驗.試驗壓力1。0

44、Mpa(不包括設備),在5min內壓降不大于0。02Mpa無滲漏為合格。空調冷凝水系統管道做充水試驗,不滲漏為合格。(8)、管道防腐與保溫:非保溫管道,刷防銹漆兩道、面漆兩道;保溫管道,刷防銹漆兩道。空調冷凍水系統供、回管道,閥門及膨脹水箱等,均用難燃橡塑管或難燃橡塑板保溫.DN50者,厚度25mm;DN50者,厚度35mm。粘結劑采用難燃級。穿過防火墻、防火卷簾門處2.0m范圍內的管段,采用加厚帶鋁箔50mm厚離心玻璃棉管殼保溫。空調冷凝水系統管道均保溫,保溫材料采用15mm厚橡塑管。冷凍機房工藝管道的外表面,作色標.六、通風、空調設備安裝先期進場的設備:制冷機組,組合式空調機組,冷卻塔等大

45、型或較大型設備先期進場,對基礎的安裝尺寸核定相符后,先期進行穿插就位安裝。其余設備在具備安裝條件時安裝.設備安裝,遵循產品說明書的安裝要求和規范規定進行。設備安裝前,開箱檢查,并做記錄。隨機附件及相關資證齊全,符合設計要求。主體、砌體施工階段,設備專業班組同步配合,考慮部署設備就位通道線路與空洞預留。1、設備的搬運和吊裝方案:設備進場后,現場二次搬運: 重量較輕的設備,制作門形或三角形起吊架,手拉葫蘆起吊裝卸,或者叉車裝卸;較大型重量大的設備,采用汽車吊裝卸。現場二次搬運,采用30T汽車吊、叉車或者制作地面跑車機械牽引配合。設備轉運平臺的制作與搭設:搭設平臺的立柱和梁及支撐采用15槽鋼梯式焊接

46、后組合拼裝。平臺的承重強度不小于最重設備重量的兩倍。平臺上鋪設的軌道可調、與設備適配。搭設牢固可靠,保證操作人員及設備安全無損傷.(1)、屋面部位的設備:如冷卻塔三臺、K15全熱回收型新風機組一臺、3F夾層的K1組合式空調機組兩臺等體型較大、較重,正常條件下,應在設備基礎完成交驗后就位、至遲必須在鋼結構屋面板施工前,考慮吊臂因素采用60T汽車吊吊裝就位;多聯機外機在塔吊起吊承載范圍內的,使用塔吊吊裝就位;在塔吊起吊承載范圍外的設備,均用汽車吊吊裝就位。(2)、樓層內設備:博物館1F夾層和2F夾層機房K1、K2組合式空調機組的就位安裝,臨外墻搭設平臺,先上層后下層,30T汽車吊吊放在平臺軌道上以

47、后,采用手動葫蘆水平牽引、滑動(滾動)至機房基礎上。KT13、2-3、3-3機房設備,先上層后下層搭設平臺,30T汽車吊吊放在平臺軌道上以后,采用手動葫蘆水平牽引、由平臺經預留洞口(滾動)滑動至機房設備基礎上。KT14機房設備,由一樓軸消防通道,經預留洞口進入機房。KT1-5機房設備,由一樓-軸消防通道,搭設平臺提升至1F夾層,經預留洞口進入機房.KT2-4、3-4、44、35機房設備,用60T汽車吊吊放在主門大廳(6.0m)地板上以后,先上層后下層搭設平臺,采用手動葫蘆水平牽引、由平臺經預留洞口(滾動)滑動至機房基礎上。圖書館四樓K15全熱回收型新風機組的就位安裝:-/-軸新風機房,用60T

48、汽車吊吊放在三樓屋面鋪設的軌道上,再用手動葫蘆水平牽引、經預留洞口滑動至機房基礎上.-/-軸新風機房,由一樓預留通道鋪設軌道、滾動或滑動至對應該機房的庭院內,用葫蘆起吊放在搭設平臺上,再用手動葫蘆水平牽引、經預留洞口滑動至機房基礎上。(3)、地下層KT11機房設備,由地下層入口坡道經車庫進入機房。制冷機房主機和輔機,由地下層入口坡道經車庫進入機房。所有設備就位安裝后,采取有效的保護維護措施;保持在交工時完好、嶄新狀態.設備的單機試運調試,負荷試運及聯合試運行,詳另見調試方案.七、工程質量要求認真貫徹公司質量方針,做到工程質量分級管理.嚴格按照操作規程及施工質量驗收規范施工。加強現場施工質量檢查,做到自檢、互檢、班組檢和抽檢相結合的質量檢查體系。明確質檢人員的職責,配合專職檢查人員做好檢查記錄。實現確保“中州杯”,爭創魯班獎的工程質量目標。加強現場材料及設備的進場檢驗工作。八、安全文明施工要求進入現場的施工人員,首先對其進行施工安全教育.佩戴安全帽、安全帶等。生產區不準光背、穿拖鞋。做到衣冠嚴整.臨時用電要規范、安全。大型設備機組運輸時,制定有效的安全措施。嚴格執行施工機具機械操作規程要求。現場施焊時,配置防火安全措施。九、施工資料的積累與編制按規范規定整理、編制工程資料.與工程進度同步積累和編制分部分項工程資料。資料整理、編制,做到清楚、準確,齊全、完備。
